Technische Daten


PEM-Brennstoffzelle

Artikel-Nr.: P1312000

Prinzip

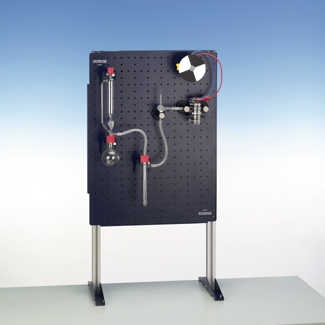

Die PEM (Proton-Exchange-Membrane)-Technologie ist der von Automobil- und Blockheizkraftwerk-Herstellern favorisierte Brennstoffzellentyp. Im hier gezeigten Demonstrationsaufbau wird Wasserstoff in klassischer Weise in einem Gasentwickler durch die Reaktion von Salzsäure mit Zink erzeugt und zum Reinigen durch destilliertes Wasser geleitet. In der PEM-Brennstoffzelle wird er dann mit Sauerstoff (aus der Luft) direkt zu Wasser und elektrischer Energie umgesetzt. Mit dieser von der Brennstoffzelle erzeugten elektrischen Energie wird ein kleiner Motor angetrieben. Der Vorteil des hier gezeigten Aufbaus ist, dass zur Erzeugung des Wasserstoffs keine externe Stromversorgung (Elektrolyse) oder ein Druckgasbehälter benötigt wird. Man kann jederzeit ohne viel Aufwand gerade soviel Wasserstoff produzieren, wie benötigt wird.

Lieferumfang

Rahmen für Komplettversuche 45500-00 1
Rückwand für Komplettversuche 45501-00 1
Platte für Komplettversuche 45510-00 1
Klemmhalter, d = 0..13 mm, auf Haftmagnet 02151-07 3
Muffe auf Haftmagnet 02151-01 1
Klemmhalter, d = 18...25 mm 45520-00 3
Federstecker, 50 Stück 45530-00 1
Rundkolben, Boro, 100 ml, GL 25/12 MAU-27100001 1
Trichter für Gasentwickler, Borosilikat, GL 18 MAU-27222500 1
Reagenzglas mit Olive, Borosilikat, GL 25/8 MAU-27221000 1
Dreiweghahn, Boro, T-förmig, NS 36731-00 1
Motor, 2 V DC 11031-00 1
Sektorscheibe für 2 V-Motor 11031-01 1
Verbindungsleitung, 32 A, rot, diverse Längen 07360-01 1
Verbindungsleitung, 32 A, blau, diverse Längen 07360-04 1
Siliconschlauch, diverse Durchmesser 47530-00 1
Siliconschlauch, diverse Durchmesser 47529-00 1
Trichter (Glas), Boro, verschiedene Größen 34459-00 1
Salzsäure, 10%, 1000 ml 31821-70 1
Zink, Granulat, 99.5%, 500 g 31998-50 1
Glycerin, 100 ml 30084-10 1
Wasser, destilliert, 5 l 31246-81 1
Bananenstecker-Adapter, 4mm-Buchse auf 2mm Stecker (1 Paar) 06712-02 1
