Technische Daten

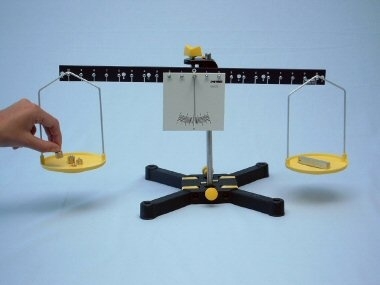

Balkenwaage

Artikel-Nr.: P1000500
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">

Prinzip

Die Schüler haben in Versuch ME 2.3 (Gewichtskraft) die Masse verschiedener Körper mit einer Federwaage (Kraftmesser) bestimmt. Sie haben dabei die Kraft gemessen, die eine Masse unter dem Einfluss der Erdbeschleunigung erfährt. Im Gegensatz dazu liefert die Messung mit einer Balkenwaage die Masse eines Körpers durch Vergleich mit einer definierten Masse aus einem Gewichtssatz. Das beinhaltet zugleich, dass die Erdbeschleunigung für diese Art der Messung keine Rolle mehr spielt. Eine Balkenwaage liefert also auch z.B. auf dem Mond stets richtige Ergebnisse.

Die Schüler sollen in diesem Versuch die Masse verschiedener Körper mit einer Balkenwaage bestimmen, sie sollen weiterhin eine Taramessung durchführen und die Ablesegenauigkeit insofern verbessern, als sie durch Interpolation der Anzeige auch Zwischenwerte bestimmen, die der Gewichtssatz aufgrund seiner Stufung nicht liefern kann.

In einer Zusatzaufgabe soll die Empfindlichkeit einer Balkenwaage bestimmt und deren Abhängigkeit von verschiedenen Belastungen ermittelt werden.

Vorteile

  • Echtes Stativmaterial für besonders stabilen und damit sicheren Aufbau
  • Schülergerechte Anleitungen inklusive Protokollfragen
