Technische Daten


Magnetische Induktion mit Digitalem Funktionsgenerator

Artikel-Nr.: P2440201

Prinzip

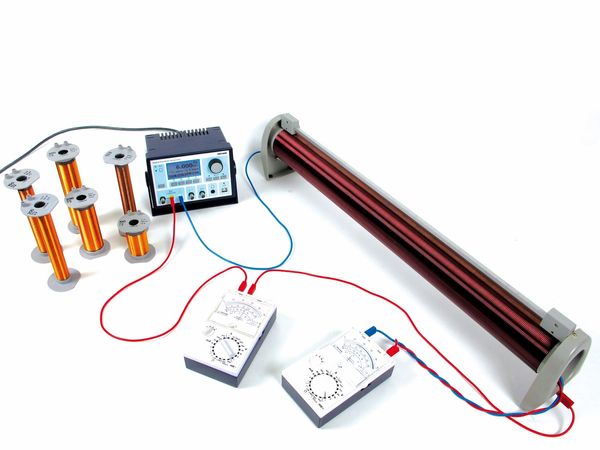

In einer langen Spule wird ein Magnetfeld mit variabler Frequenz und variierender Stärke erzeugt. Die Spannungen, die in dünnen Spulen induziert werden, welche in eine lange Spule geschoben werden, werden in Abhängigkeit der Frequenz, der Anzahl der Windungen, des Durchmessers und der Feldstärke bestimmt.

Aufgaben

  • Bestimmung der Induktionsspannung in Abhängigkeit von:
  1. der Stärke des Magnetfeldes
  2. der Frequenz des Magnetfeldes
  3. der Anzahl der Windungen der Induktionsspule
  4. dem Querschnitt der Induktionsspule.

Lernziele

  • Maxwell-Gleichungen
  • Elektrisches Wirbelfeld
  • Magnetfeld von Spulen
  • Magnetischer Fluss
  • Induzierte Spannung

Lieferumfang

Feldspule 750 mm, 485 Windungen/m 11001-00 1
Induktionsspulen, Satz (7 Spulen) 11007-88 1
PHYWE Digitaler Funktionsgenerator, USB 13654-99 1
Verbindungsleitung, 32 A, rot, diverse Längen 07362-01 3
Verbindungsleitung, 32 A, blau, diverse Längen 07362-04 2
Digital Tischmultimeter, 4 1/2-stellig, mit Grafikanzeige EAK-P-4095 1
