Technische Daten


Emissionsvermögen heißer Körper

Artikel-Nr.: P2350400

Prinzip

Wärmestrahlung ist an allen Flächen messbar, solange sich ihre Temperatur von der ihrer Umgebung unterscheidet. Hierbei gilt: Je heißer ein Objekt ist, desto mehr strahlt es ab. Zudem spielt auch die Farbe der Oberfläche eine Rolle; dunkle Flächen können mehr Wärme abstrahlen als helle. Eine Anwendung findet sich beispielsweise bei passiven Kühlkörpern, die oft mit einer schwarzen Schicht überzogen sind, damit sie so mehr Wärme abstrahlen können.



Vorteile

  • Einfacher Aufbau
  • Günstiger Versuch
  • Nutzbar als Praktikums- und Demonstrationsversuch

Aufgaben

  1. Messung der Raumtemperatur T0(in Kelvin) vor der Versuchsdurchführung.

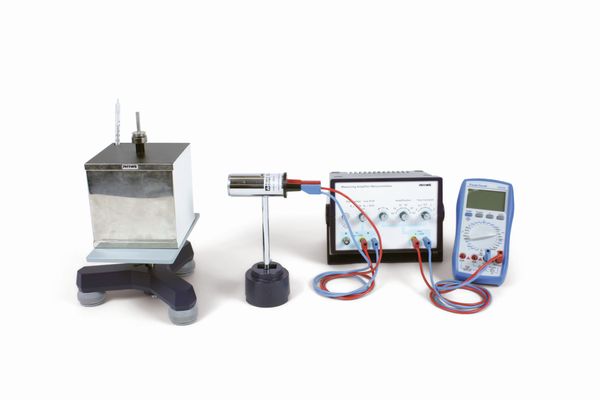

  2. Bestimmung und Vergleich der Emissionsvermögen aller vier Seiten des Strahlungswürfels bei konstant hoher Temperatur. Dazu wird die Wärmestrahlung des mit kochendem Wasser gefüllten Würfels mit einer Thermosäule nach Moll gemessen.
  3. Bestimmung und Vergleich der Emissionsvermögen aller vier Seiten des Strahlungswürfels in Abhängigkeit der Temperatur.
  4. Auftragung der gemessenen Thermospannung U als Funktion der absoluten Temperatur T bzw. T4 - T04 für jede Seite des Strahlungswürfels und Überprüfung der Gültigkeit des Strahlungsgesetzes von Kirchhoff für den verwendeten Strahlungswürfel anhand der gemessenen Daten.



Lernziele

  • Wärmestrahlung und Emissionsvermögen
  • Strahlungs­gesetz nach Kirchhoff
  • Strahlungs­würfel nach Leslie
  • schwarzer und grauer Körper



Lieferumfang

PHYWE Dreifuß, für 1 Stange, d ≤ 14 mm 02002-55 1
Tonnenfuß, für 1 Stange, d ≤ 13 mm 02004-00 1
Tisch auf Stiel 08060-00 1
Thermosäule nach Moll 08480-00 1
Schutzrohr für Thermosäule 08480-00 08480-01 1
Tauchsieder, 1000 W, 220...250 V 04020-93 1
PHYWE Messverstärker universal 13626-93 1
Verbindungsleitung, 32 A, rot, diverse Längen 07362-01 2
Verbindungsleitung, 32 A, blau, diverse Längen 07362-04 2
Strahlungswürfel nach Leslie 04556-00 1
Laborthermometer , -10...+110°C, l=180mm, Tauchschaft 50mm 38005-02 1
Trichter (Glas), Boro, verschiedene Größen 34457-00 1
Bechergläser, Duran®, hohe Form, diverse Größen 36010-00 1
PHYWE Digitalmultimeter, 600V AC/DC, 10A AC/DC, 20 MΩ, 200µF, 20 kHz, −20°C…760°C 07122-00 1
