Technische Daten


Temperaturabhängigkeit verschiedener Widerstände und Dioden

Artikel-Nr.: P2410401

Prinzip

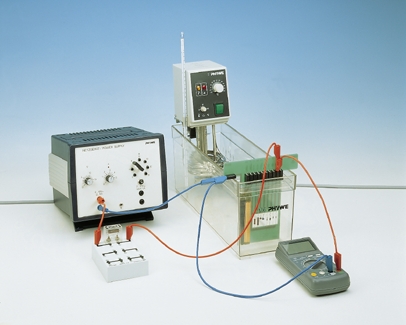

Die Temperaturabhängigkeit eines elektrischen Parameters ( z.B. Widerstand, Durchlassungsspannung, Sperrspannung) von verschiedenen Komponenten wird bestimmt. Dafür wird die Tauchprobe in ein Wasserbad eingetaucht und der Widerstand wird bei regelmäßigen Temperaturintervallen gemessen.

Aufgaben

  1. Messung der Temperaturabhängigkeit des Widerstandes bei verschiedenen elektrischen Komponenten.
  2. Messung der Temperaturabhängikeit der Durchlassungsspannung verschiedener Halbleiterdioden.
  3. Messung der Temperaturabhängigkeit der Spannung bei Zener und Avalanche Effekten.

Lernziele

  • Kohleschichtwiderstand
  • Metallschichtwiderstand
  • PTC
  • NTC
  • Z diode
  • Avalanche Effekt
  • Zener Effekt
  • Ladungsträgererzeugung
  • freie Weglänge
  • Mathie´s Regel
(Bitte beachten: Versuchsbeschreibung ist nur in englischer Sprache erhältlich)

Lieferumfang

Tauchproben zur TK-Bestimmung 07163-00 1
Einhängethermostat Alpha A, bis 100 °C, 230 Volt 08493-93 1
Bad für Thermostat, 6 l 08487-02 08487-02 1
Pumpenset für Thermostat Alpha A 08493-02 1
PHYWE Digitalmultimeter, 600V AC/DC, 10A AC/DC, 20 MΩ, 200µF, 20 kHz, −20°C…760°C 07122-00 1
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A 13506-93 1
Schichtwiderstand 4,7 kOhm, 1 W, G1 39104-27 1
Schaltkasten 06000-00 1
Verbindungsleitung, 32 A, blau, diverse Längen 07361-04 1
Verbindungsleitung, 32 A, rot, diverse Längen 07362-01 2
Verbindungsleitung, 32 A, blau, diverse Längen 07362-04 2
Schlauch-Verbinder für di = 6-10 mm 47516-01 2
