Technische Daten

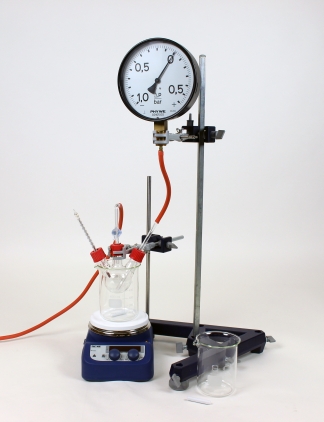

Dampfdruck von Wasser unter 100°C - molare Verdampfungswärme

Artikel-Nr.: P2340200

Prinzip

Der Dampfdruck von Wasser im Bereich von 40 ° C bis 85 ° C wird untersucht. Es wird gezeigt, dass die Clausius-Clapeyron-Gleichung den Zusammenhang zwischen Temperatur und Druck in angemessener Weise beschreibt. Ein durchschnittlicher Wert für die Verdampfungswärme des Wassers wird bestimmt.

Vorteile

  • Kompakter, leicht transportierbarer Versuchsaufbau
  • Gleichermaßen als Praktikums- und Demonstrationsversuche geeignet
  • Kein Gasbrenner benötigt - einfach in der Bedienung und Wegfall von Verbrauchsmaterial
  • Keine offene Flamme im Versuchsaufbau – Verminderung der thermischen Gefährdung

Aufgaben

  1. Circa 250 ml de-mineralisiertes Wasser lässt man, um alle Spuren von gelöstem Gas zu beseitigen, etwa 10 Minuten kochen. Das Wasser wird dann auf Raumtemperatur abgekühlt .
  2. Das 3-Hals Rundkolben ist etwa drei Viertel voll mit Gas-freiem Wasser gefüllt und erhitzt. Bei 35 ° C wird der Raum über dem Wasser in dem Rundkolben luftleer. Weitere Erwärmung führt zu einem Anstieg des Drucks p und Temperatur t des Wassers in dem Rundkolben. P und T sind in Schritten von 5 ° C bis zu einem Höchstwert von t = 85 ° C abzulesen.

Lernziele

  • Druck
  • Temperatur
  • Volumen
  • Verdampfung
  • Dampfdruck
  • Clausius-Clapeyron-Gleichung

(Bitte beachten: Versuchsbeschreibung nur in englischer Sprache erhältlich)

Lieferumfang

Manometer -1,0..0,6 bar 03105-00 1
Laborthermometer , -10...+110°C, l=180mm, Tauchschaft 50mm 38005-02 2
Rundkolben, Boro, 3-Hals, 100 ml, 3 x GL 25 MAU-27220501 1
Einweghahn, Boro, rechtwinklig 36705-01 1
Vakuumpumpe, Drehschieber, zweistufig, 115 V / 230 V 02741-95 1
Magnetrührer mit Heizung und Kontaktthermometeranschluss, für 3 Liter, 230 V 35760-93 1
Magnetrührstäbchen, PTFE, 30 mm, zylindrische Form 46299-02 2
Dichtungen für Verbindungskappen, GL 25, Bohrung 8 mm, 10 St 41242-03 1
Vakuumschlauch, 6/14 mm, 1 m 39289-00 2
PHYWE Stativfuß, dreieckförmig, für 6 Stangen, d ≤ 14 mm 02007-55 1
Stativstangen, Edelstahl, diverse Größen 02033-00 1
Stativstangen, Edelstahl, diverse Größen 02059-00 1
Stativklemme, Spannweite 80 mm, mit Gelenk 37716-00 2
Doppelmuffe EXPERT, für Kreuz-,T- oder Parallelspannung mit Gelenkschraube 02054-00 2
Bechergläser, Boro, niedrige Form, diverse Größen 46055-00 1
Bechergläser, Boro, niedrige Form, diverse Größen 46056-00 1
Wasser, destilliert, 5 l 31246-81 1
