Technische Daten

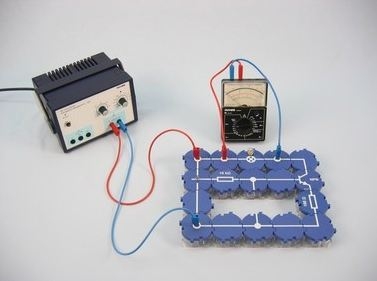

Der Transistor-Zeitschalter

Artikel-Nr.: P1374600

Prinzip

Verzögerungsschaltungen finden gegenwärtig einen breiten Anwendungsbereich für die Einschaltverzögerung in Alarmanlagen. Ihr Grundprinzip beruht auf dem den Schülern bekannten Zeitverhalten der Lade- und Entladevorgänge von Kondensatoren. Die ansteigende oder abfallende Kondensatorspannung steuert den Transistor in den leitenden oder gesperrten Schaltzustand, sobald die Basis-Emitter-Spannung den erforderlichen Schwellenwert erreicht bzw. unterschritten hat.

Vorteile

  • Keine zusätzlichen Kabelverbindungen zwischen den Bausteinen nötig - übersichtlicherer und schnellerer Aufbau
  • Kontaktsicherheit durch puzzelartig verzahnbare Bausteine
  • Hartvergoldete, korrosionsbeständige Kontakte
  • Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reele Bauteile auf der Unterseite sichtbar

Aufgaben

Wie kann der Schaltvorgang eines Transistors verzögert werden?

Untersuche, wovon die Schaltverzögerung eines Transistors abhängt.



Lieferumfang

Leitungs-Baustein, gerade, SB 05601-01 4
Leitungs-Baustein, winklig, SB 05601-02 2
Leitungs-Baustein, T-förmig, SB 05601-03 2
Leitungs-Baustein, gerade mit Buchse, SB 05601-11 2
Leitungs-Baustein, winklig mit Buchse, SB 05601-12 2
Umschalter, SB 05602-02 1
Lampenfassung E10, SB 05604-00 1
Widerstand 100 Ohm, SB 05613-10 1
Widerstand 10 kOhm, SB 05615-10 1
Widerstand 47 kOhm, SB 05615-47 1
Kondensator (ELKO) 47 µF, SB 05645-47 1
Kondensator (ELKO) 470 µF, SB 05646-47 1
Transistor NPN (BC337), SB 05656-00 1
Verbindungsleitung, 32 A, rot, diverse Längen 07361-01 2
Verbindungsleitung, 32 A, blau, diverse Längen 07361-04 2
Glühlampen 12 V/0,1 A/ 1,2 W, Sockel E10 Set mit 10 Stück 07505-03 1
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A 13506-93 1
PHYWE Analoges Multimeter, 600V AC/DC, 10A AC/DC, 2MΩ, mit Überlastschutz 07021-11 2
