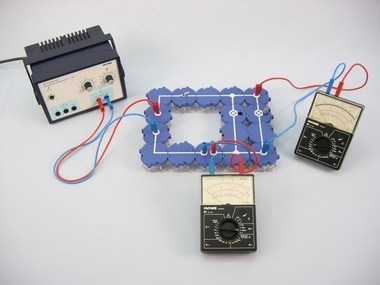

Stromstärke und Widerstand bei der Parallelschaltung

Artikel-Nr.: P1372800
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Strict//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-strict.dtd">

Prinzip

Bevor diesen Versuch, können Sie den Schüler fragen, wie die elektrischen Geräte in einem Haushalt geschaltet sind. Im Allgemeinen weiß ein Teil der Schüler, dass hier einen Parallelschaltung vorliegt.

Während von den meisten Schülern eine zutreffende theoretisch begründete Voraussage über die Gesamtstromstärke erwartet werden kann - falls sie richtige Vorstellungen über den elektrischen Strom haben -,kann nur das Experiment eine Aussage über den Gesamtwiderstand ermöglichen.

Vorteile

  • Keine zusätzlichen Kabelverbindungen zwischen den Bausteinen nötig - übersichtlicherer und schnellerer Aufbau
  • Kontaktsicherheit durch puzzelartig verzahnbare Bausteine
  • Hartvergoldete, korrosionsbeständige Kontakte
  • Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reele Bauteile auf der Unterseite sichtbar

Aufgaben

Wie kann man die Gesamtstromstärke un den Gesamtwiderstand bei einer Parallelschaltung berechnen?

Unstersuche, welcher Zusammenhang zwischen der Gesamtstromstärke und den Teilstromstärken sowie zwischen dem Gesamtwiderstand und den Teilwiderständen in einer Parallelschaltung besteht.
