Technische Daten


Herstellung von grünem Wasserstoff: Wind-Wasserstoff-Anlage

Artikel-Nr.: P9516400

Prinzip

Windenergie ist wie die Sonnenenergie eine regenerative Energieform, nur dass diese bereits seit Jahrhunderten vom Menschen genutzt wird. Früher hat man die Windenergie in mechanische Energie, wie zum Beispiel bei Windmühlen, umgewandelt. In der neueren Zeit wird mit Hilfe der Windkraftanlagen elektrische Energie erzeugt. Diese wird wie bei Sonnenenergie aber nicht genau dann produziert, wenn sie benötigt wird, sodass man vom Wind abhängig ist. Damit Windenergie effektiver nutzbar wird muss die Energie gespeichert werden, was zum Beispiel derzeit durch Wasserstoff möglich ist. Die Windenergie erzeugt mit Hilfe eines Generators eine Spannung, welche zur Trennung von Wasser in Wasserstoff und Sauerstoff genutzt wird. Das relativ leicht zu speichernde Gas kann anschließend bei Bedarf wieder mit Hilfe einer Brennstoffzelle zu Wasser und elektrischer Energie umgewandelt werden.

Vorteile

  • Versuch ist Teil einer Komplettlösung mit insgesamt 10 Versuchen zum Thema Erneuerbare Energie Brennstoffzellentechnologie
  • Das verwendete Netzgerät ist vielfältig einsetzbar und besonders geeignet für Schülerversuche für alle Altersstufen ("RiSU 2016 - Konform")
  • Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reele Bauteile auf der Unterseite sichtbar

Aufgaben

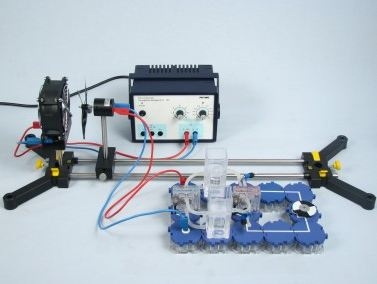

In diesem Versuch wird die Wasserstoffanlage mit Windenergie betrieben.

Es wird untersucht, wie der erzeugte Wasserstoff möglichst gut zur Versorgung der Brennstoffzelle und zum Betrieb des angeschlossenen Motors verwendet werden kann.

Lieferumfang

Stativstangen, Edelstahl, diverse Größen 02037-00 2
Gebläse, 12 V 05750-00 1
Leitungs-Baustein, Anschlussbaustein, SB 05601-10 2
Leitungs-Baustein, gerade, SB 05601-01 1
Reiter für optische Profilbank 09822-00 1
PHYWE Stativfuß, teilbar, für 2 Stangen, d ≤ 14 mm 02001-00 1
Digitale Stoppuhr, 24 h, 1/100 s und 1 s 24025-00 1
Generator mit M3-Gewindeachse und Rändelmutter 05751-01 1
Rotor, 2 Stück 05752-01 1
Verbindungsleitung, 32 A, blau, diverse Längen 07361-04 2
Verbindungsleitung, 32 A, rot, diverse Längen 07361-01 2
Maßband, l = 2 m 09936-00 1
Leitungs-Baustein, winklig, SB 05601-02 4
Motor 5V, SB 05660-00 1
Bechergläser, Boro, niedrige Form, diverse Größen 46055-00 1
Gasspeicher, SB 05666-00 2
PEM Elektrolyseur, SB 05665-00 1
PEM Brennstoffzelle mit Luftoption, SB 05664-00 1
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A 13506-93 1
