Technische Daten


Speicherung der elektrischen Energie aus Windenergie miteinem Akku

Artikel-Nr.: P9515600

Prinzip

Akkumulatoren gibt es in unterschiedlichen Ladezuständen. Prüfen sie vor dem Experiment, ob ihr Akku so weit entladen ist, dass das Glühlämpchen zu Beginn des Versuches nicht leuchtet.

Leuchtet es, so kann der Akku recht schnell über das 6-V-Glühlämpchen entladen werden.

Der Akku kann andererseits so tief entladen sein, dass die Aufladezeit von 3 Minuten nicht ausreicht. In diesem Fall muss die Aufladezeit erhöht werden.

Vorteile

  • Versuch ist Teil einer Komplettlösung mit insgesamt 26 Versuchen zum Thema Erneuerbare Energie Solarzellen, Windenergie, Wasserkraft
  • Sicheres Experimentieren: Der Lüfter im Gebläse ist vor Berührung geschützt
  • Das verwendete Netzgerät ist vielfältig einsetzbar und besonders geeignet für Schülerversuche für alle Altersstufen ("RiSU 2016 - Konform")

Aufgaben

Wie kann Windenergie gespeichert werden?

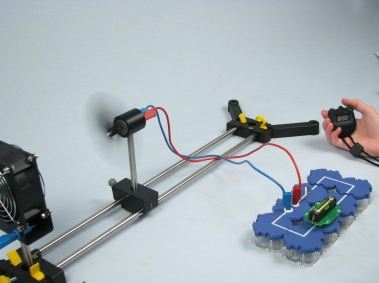

Versuche, die mit einem Windgenerator gewonnene Energie mit einem Akku zu speichern.

Lieferumfang

Leitungs-Baustein, gerade, SB 05601-01 1
Leitungs-Baustein, winklig, SB 05601-02 4
Leitungs-Baustein, unterbrochen mit Buchsen, SB 05601-04 2
Ausschalter, SB 05602-01 1
Lampenfassung E10, SB 05604-00 1
Glühlampen 1,5 V/0,15 A/0,22 W, Sockel E10 Set mit 10 Stück 06150-03 1
Ni-MH-Akku 1,2 V 1,3 Ah Ni-MH, (1 Paar, Mignon) 07922-03 1
Batteriehalter (Typ AA), SB 05606-00 1
Gebläse, 12 V 05750-00 1
Generator mit M3-Gewindeachse und Rändelmutter 05751-01 1
Rotor, 2 Stück 05752-01 1
Maßband, l = 2 m 09936-00 1
Verbindungsleitung, 32 A, rot, diverse Längen 07361-01 2
Verbindungsleitung, 32 A, blau, diverse Längen 07361-04 2
Digitale Stoppuhr, 24 h, 1/100 s und 1 s 24025-00 1
Stativstangen, Edelstahl, diverse Größen 02037-00 2
Reiter für optische Profilbank 09822-00 1
PHYWE Stativfuß, teilbar, für 2 Stangen, d ≤ 14 mm 02001-00 1
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A 13506-93 1
