Einfluss der Oberfläche auf die Absorption von Solarenergie

Artikel-Nr.: P9513200
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">

Prinzip

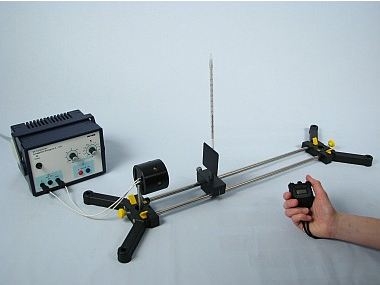

In diesem Versuch wird das weiße Zelt in der Wüste durch eine weiße Absorberplatte, die 5 Minuten von einer Halogenlampe beschienen wird, simuliert. Die Temperaturdifferenz vor und nach der Bestrahlung wird mit der einer schwarzen Absorberplatte verglichen. Daraus ergibt sich, dass die weiße Platte weniger Solarenergie aufnimmt und sich somit weniger aufheizt.

Dieses Ergebnis soll von den Schülern auf praktische Beispiele, wie das weiße Zelt der Beduinen und die schwarze Haut des Eisbären, übertragen werden.

Vorteile

  • Versuch ist Teil einer Komplettlösung mit insgesamt 17 Versuchen zum Thema Erneuerbare Energien Grundlagen und Wärmeenergie
  • Sicheres Experimentieren: die Lampe ist vor Berührung geschützt, das Gehäuse ist mit Hilfe von Bohrungen gut durchlüftet und erhitzt sich nur wenig
  • Stabiler Versuchsaufbau durch Einsatz der optischen Bank

Aufgaben

  1. Warum leben die Beduinen in weißen Zelten?
  2. In diesem  Versuch wird untersucht, wie sich schwarze und weiße Absorberplatten unter Bestrahlung mit einer Halogenlampe verhalten.

Lernziele

  1. Wärmeabsorption unterschiedlicher Oberflächen
