Technische Daten


Die Selbstinduktion beim Einschaltvorgang

Artikel-Nr.: P1377000

Prinzip

Die Schüler wissen, dass in einer Spule eine Spannung induziert wird, solange sich das von der Spule umfasste Magnetfeld ändert. Sie kennen den Elektromagneten und wissen daher auch, dass eine stromdurchflossene Spule ein Magnetfeld besitzt und wovon die Stärke des Magnetfeldes abhängig ist.

Dieses Magnetfeld muss nach dem Schließen des Gleichstronmkreises erst aufgebaut und nach dem Öffnen des Stromkreises abgebaut werden. Dadurch entsteht jeweils eine Selbstinduktionsspannung.

Die Schüler sollen mit dem vorgesehenen Versuch erkennen, dass beim Einschalten eine Selbstinduktionsspannung entsteht, die dem Anwachsen des Stromes entgegenwirkt.

Vorteile

  • Keine zusätzlichen Kabelverbindungen zwischen den Bausteinen nötig - übersichtlicherer und schnellerer Aufbau
  • Kontaktsicherheit durch puzzelartig verzahnbare Bausteine
  • Hartvergoldete, korrosionsbeständige Kontakte
  • Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reele Bauteile auf der Unterseite sichtbar

Aufgaben

Welche Wirkung hat eine Spule beim Schließen eines Gleichstromkreises?

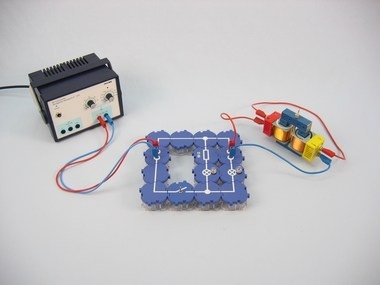

Untersuche an einer Parallelschaltung zweier Glühlampen die Wirkung einer Spule, die in einem der Zweige eingebaut ist.

Lieferumfang

Leitungs-Baustein, gerade, SB 05601-01 2
Leitungs-Baustein, winklig, SB 05601-02 4
Leitungs-Baustein, T-förmig, SB 05601-03 2
Leitungs-Baustein, unterbrochen mit Buchsen, SB 05601-04 2
Ausschalter, SB 05602-01 1
Lampenfassung E10, SB 05604-00 2
Widerstand 50 Ohm, SB 05612-50 1
Spule, 400 Windungen 07829-01 1
Spule, 1600 Windungen 07830-01 1
Schüler - Eisenkern, U-förmig, geblättert 07832-00 1
Schüler - Eisenkern, I-förmig, geblättert 07833-00 1
Spannschraube für Schüler - Eisenkern 07834-00 1
Verbindungsleitung, 32 A, rot, diverse Längen 07360-01 2
Verbindungsleitung, 32 A, blau, diverse Längen 07360-04 1
Verbindungsleitung, 32 A, rot, diverse Längen 07361-01 1
Verbindungsleitung, 32 A, blau, diverse Längen 07361-04 1
Glühlampen 4 V/0,04 A/0,16 W, Sockel E10 Set mit 10 Stück 06154-03 1
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A 13506-93 1
