Technische Daten

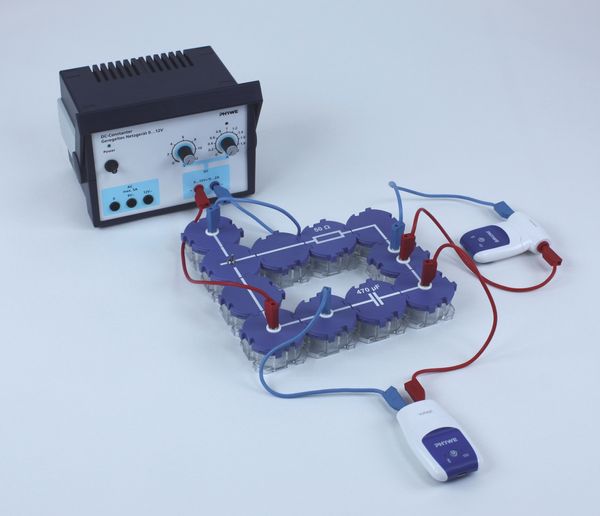

Laden und Entladen eines Kondensators mit Cobra SMARTsense

Artikel-Nr.: P1373569

Prinzip

Kondensatoren sind elektronische Bauteile, die in der Regel aus zwei leitfähigen Flächen bestehen, die von einem isolierenden Material getrennt sind. Mit seiner Hilfe kann man Ladungen und damit Energie in Form eines elektrischen Feldes speichern und dann auch wieder abgeben. Je größer die Kapazität C des Kondensators ist, desto mehr Ladungen Q können bei einer bestimmten Spannung gespeichert werden. Es gilt U = Q/C.

Vorteile

  • Besonders verständliche und didaktisch aufbereitete Versuchsbeschreibung (Alltagsbezug etc.) inkl. Protokollfragen.
  • Zukunftsorientiert unterrichten: Einbindung in den digitalen naturwissenschaftlichen Unterricht mit Tablets oder Smartphones.
  • Erhöhte Motivation bei Schüler/innen durch Nutzung der intuitiven measureAPP.
  • Steigerung der Medienkompetenz.
  • Keine zusätzlichen Kabelverbindungen zwischen den Bausteinen nötig - übersichtlicherer und schnellerer Aufbau
  • Kontaktsicherheit durch puzzelartig verzahnbare Bausteine
  • Hartvergoldete, korrosionsbeständige Kontakte
  • Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reele Bauteile auf der Unterseite sichtbar

Aufgaben

Untersuche den Spannungs- und den Stromverlauf an einem Kondensator während des Lade- und Entladevorganges. Untersuche, wovon die Geschwindigkeit abhängt, mit der diese Vorgänge ablaufen.

Lernziele

In diesem Versuch soll der Lade- und Entladevorgang eines Kondensators nachvollzogen und verstanden werden.

Lieferumfang

Cobra SMARTsense Voltage - Sensor zur Messung von elektrischer Spannung ± 30 V (Bluetooth + USB) 12901-01 1
Cobra SMARTsense Current - Sensor zur Messung von elektrischem Strom ± 1 A (Bluetooth + USB) 12902-01 1
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A 13506-93 1
Kondensator (ELKO) 100 µF, SB 05646-10 1
Kondensator (ELKO) 470 µF, SB 05646-47 1
Widerstand 50 Ohm, SB 05612-50 1
Widerstand 100 Ohm, SB 05613-10 1
Leitungs-Baustein, gerade, SB 05601-01 2
Leitungs-Baustein, winklig, SB 05601-02 1
Leitungs-Baustein, unterbrochen mit Buchsen, SB 05601-04 1
Leitungs-Baustein, Anschlussbaustein, SB 05601-10 1
Leitungs-Baustein, gerade mit Buchse, SB 05601-11 1
Leitungs-Baustein, winklig mit Buchse, SB 05601-12 2
Umschalter, SB 05602-02 1
Verbindungsleitung, 32 A, rot, diverse Längen 07360-01 2
Verbindungsleitung, 32 A, blau, diverse Längen 07360-04 2
Verbindungsleitung, 32 A, rot, diverse Längen 07361-01 1
Verbindungsleitung, 32 A, blau, diverse Längen 07361-04 1
measureAPP - die kostenlose Mess-Software für alle Endgeräte 14581-61 1
