Technische Daten

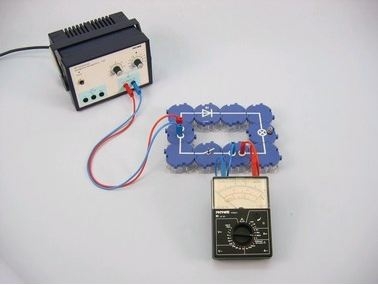

Die Diode als Gleichrichter

Artikel-Nr.: P1373800

Prinzip

Es kann vorausgesetzt werden, dass die Schüler die Ventilwirkung einer Diode sowie Grundeigenschaften des Wechselstroms (laufende Änderung des Betrages und periodische Änderung der Richtung des Stroms) kennen. Deshalb können die Schüler im Wesentlichen voraussagen, welche Wirkung die Diode im Wechselstromkreis hat.

Vorteile

  • Keine zusätzlichen Kabelverbindungen zwischen den Bausteinen nötig - übersichtlicherer und schnellerer Aufbau
  • Kontaktsicherheit durch puzzelartig verzahnbare Bausteine
  • Hartvergoldete, korrosionsbeständige Kontakte
  • Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reele Bauteile auf der Unterseite sichtbar

Aufgaben

Wie kann man aus Wechselstrom einen Gleichstrom machen?

Untersuche, welche Wirkung eine Diode in einem Wechselstromkreis hervorruft.



Lieferumfang

Leitungs-Baustein, gerade, SB 05601-01 2
Leitungs-Baustein, winklig, SB 05601-02 4
Leitungs-Baustein, unterbrochen mit Buchsen, SB 05601-04 2
Ausschalter, SB 05602-01 1
Lampenfassung E10, SB 05604-00 1
Siliziumdiode 1N4007, SB 05651-00 1
Verbindungsleitung, 32 A, rot, diverse Längen 07360-01 1
Verbindungsleitung, 32 A, blau, diverse Längen 07360-04 1
Verbindungsleitung, 32 A, rot, diverse Längen 07361-01 1
Verbindungsleitung, 32 A, blau, diverse Längen 07361-04 1
Glühlampen 12 V/0,1 A/ 1,2 W, Sockel E10 Set mit 10 Stück 07505-03 1
PHYWE Analoges Multimeter, 600V AC/DC, 10A AC/DC, 2MΩ, mit Überlastschutz 07021-11 1
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A 13506-93 1
