Der Transistor als Gleichstromverstärker

Artikel-Nr.: P1374300

Prinzip

Bei einem Transistor bewirkt eine kleine Änderung des Basistromes eine große Kollektorstromänderung. In diesem Versuch wird die Abhängigkeit zwischen Kollektor- und Basisstrom untersucht und die Steuerkennlinie grafisch dargestellt.
Aus dem Anstieg der Steuerkennlinie lässt sich der Stromverstärkungsfaktor des Transistors bestimmen.

Vorteile

  • Keine zusätzlichen Kabelverbindungen zwischen den Bausteinen nötig - übersichtlicherer und schnellerer Aufbau
  • Kontaktsicherheit durch puzzelartig verzahnbare Bausteine
  • Hartvergoldete, korrosionsbeständige Kontakte
  • Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reele Bauteile auf der Unterseite sichtbar

Aufgaben

Kann man einen Transistor als Verstärker verwenden?

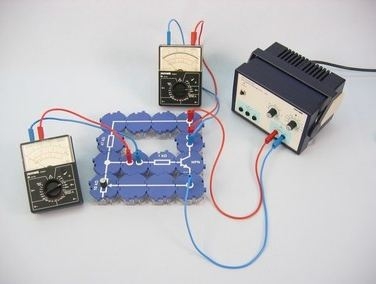

Untersuche die Abhängigkeit der Kollektorstromstärke eines npn-Transistors von der Stärke des Basisstromes für eine konstante Kollektorspannung von 12 V.



Lieferumfang

Leitungs-Baustein, gerade, SB 05601-01 4
Leitungs-Baustein, winklig, SB 05601-02 1
Leitungs-Baustein, T-förmig, SB 05601-03 1
Leitungs-Baustein, unterbrochen mit Buchsen, SB 05601-04 2
Leitungs-Baustein, winklig mit Buchse, SB 05601-12 2
Widerstand 47 kOhm, SB 05615-47 1
Widerstand 1 kOhm, SB 05614-10 1
Potentiometer 10 kOhm, SB 05625-10 1
Transistor NPN (BC337), SB 05656-00 1
Verbindungsleitung, 32 A, rot, diverse Längen 07360-01 1
Verbindungsleitung, 32 A, blau, diverse Längen 07360-04 1
Verbindungsleitung, 32 A, rot, diverse Längen 07361-01 2
Verbindungsleitung, 32 A, blau, diverse Längen 07361-04 2
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A 13506-93 1
PHYWE Analoges Multimeter, 600V AC/DC, 10A AC/DC, 2MΩ, mit Überlastschutz 07021-11 2
