Technische Daten

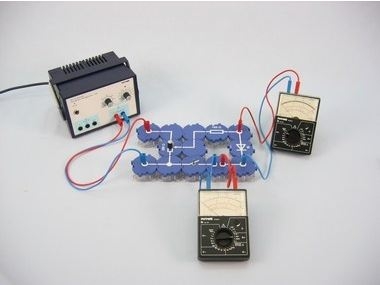

Die Kennlinie einer Siliziumdiode

Artikel-Nr.: P1373900

Prinzip

Kennlinien geben dem Fachmann Auskunft über das Verhalten elektrischer Bauelemente. Für jede Art von elektrischen Bauelementen gibt es einen typischen Kennlinienverlauf.
Das sollen die Schüler in Zusammenhang mit dem Versuch erfahren und selbst die Kennlinie einer Siliziumdiode aufnehmen und auswerten.

Vorteile

  • Keine zusätzlichen Kabelverbindungen zwischen den Bausteinen nötig - übersichtlicherer und schnellerer Aufbau
  • Kontaktsicherheit durch puzzelartig verzahnbare Bausteine
  • Hartvergoldete, korrosionsbeständige Kontakte
  • Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reele Bauteile auf der Unterseite sichtbar

Aufgaben

Welche Eigenschaften einer Diode kann man aus ihrer Kennlinie ablesen?

Ermittle für eine Diode die Abhängigkeit der Stärke des Stromes, der die Diode durchfließt, von der über der Diode abfallenden Spannung.



Lieferumfang

Leitungs-Baustein, winklig, SB 05601-02 3
Leitungs-Baustein, T-förmig, SB 05601-03 1
Leitungs-Baustein, unterbrochen mit Buchsen, SB 05601-04 1
Leitungs-Baustein, Anschlussbaustein, SB 05601-10 2
Leitungs-Baustein, winklig mit Buchse, SB 05601-12 2
Ausschalter, SB 05602-01 1
Widerstand 100 Ohm, SB 05613-10 1
Potentiometer 250 Ohm, SB 05623-25 1
Siliziumdiode 1N4007, SB 05651-00 1
Verbindungsleitung, 32 A, rot, diverse Längen 07360-01 1
Verbindungsleitung, 32 A, blau, diverse Längen 07360-04 1
Verbindungsleitung, 32 A, rot, diverse Längen 07361-01 2
Verbindungsleitung, 32 A, blau, diverse Längen 07361-04 2
PHYWE Analoges Multimeter, 600V AC/DC, 10A AC/DC, 2MΩ, mit Überlastschutz 07021-11 2
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A 13506-93 1
