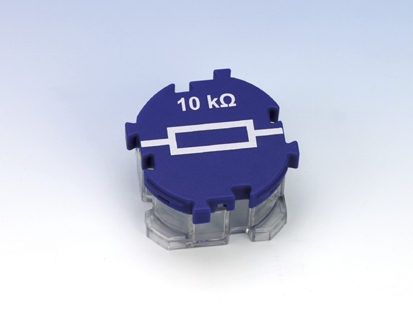

Widerstand 10 kOhm, SB

Funktion und Verwendung

Widerstand-Baustein 10 kOhm zum Aufbau von Schaltbildern durch die Schüler.

Ausstattung und technische Daten

• Deutlich erkennbares Schaltsymbol auf dem jeweiligen Baustein
• Durchsichtige Bodenkappe ermöglicht das Kennenlernen von Bauteilen
• Sichere Kontaktierung durch vergoldete, seitlich abgerundete Messingkontakte und puzzleartige Verzahnung der Bausteine
• Linienbreite auf den Bausteinen: 2,5 mm
• Durchmesser der Kontaktfläche: 2 mm
• Bausteingröße (mm): 55 x 55 x 30
• Widerstand eines Kontaktes: 0,02 Ohm
• Stromstärke: maximal 2 A
• Spannung: maximal 12 V
