Technische Daten

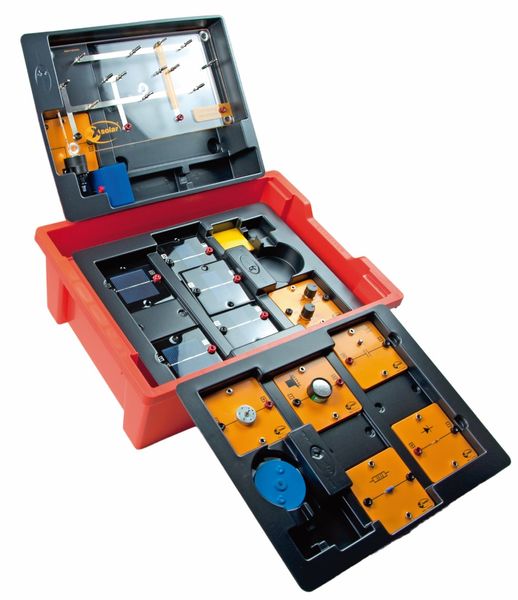

leXsolar-PV Large 2.0

Artikel-Nr.: LEX-1103
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> Unknown

Funktion und Verwendung

Die Verbindung der Schulphysik mit den Anwendungen der Photovoltaik ist das besondere an leXsolar-PV Large. Für seine hohe didaktische Qualität wurde es als einziges Photovoltaik-Experimentiersystem weltweit mit dem Worlddidac Award ausgezeichnet. Mit den Experimenten von leXsolar-PV Large bleiben keine Fragen zu den physikalischen Grundlagen der Photovoltaik-Technologie offen. Die meisten Versuche können bei normaler Zimmerbeleuchtung durchgeführt werden. Nur für wenige Experimente wird das mitgelieferte leXsolar-Beleuchtungsmodul benötigt, das mit einem Schülerstromversorgungsgerät betrieben werden kann.

Ausstattung und technische Daten

Folgende Versuche können durchgeführt werden:

  • Farbeigenschaften
  • Die additive Farbmischung
  • Optische Täuschungen mit der Benham-Scheibe
  • Optische Täuschungen mit der Relief-Scheibe
  • Der Einfluss der diffusen Strahlung auf die Solarzellenleistung
  • Der Intensität der Albedostrahlung von verschiedenen Stoffen
  • Die Abhängigkeit der Solarzellenleistung von der beleuchteten Fläche
  • Die Abhängigkeit der Solarzellenleistung vom Einfallswinkel des Lichts
  • Die Abhängigkeit der Solarzellenleistung vom Einfallswinkel des Lichts
  • Die Abhängigkeit der Solarzellenleistung von der Beleuchtungsstärke
  • Die Abhängigkeit der Solarzellenleistung von der Beleuchtungsstärke
  • Die Abhängigkeit der Solarzellenleistung von der Beleuchtungsstärke
  • Die Abhängigkeit der Solarzellenleistung von der Temperatur
  • Die Abhängigkeit der Solarzellenleistung von der Frequenz des einfallenden Lichts
  • Der Diodencharakter der Solarzelle
  • Die Dunkelkennlinie einer Solarzelle
  • Der Innenwiderstand einer Solarzelle bei Sperr- und Durchlassrichtung bzw. Abdunkelung und Beleuchtung
  • Die U-I-Kennlinie einer Solarzelle
  • Die Abhängigkeit der Solarzellenleistung von der Last
  • Die U-I-Kennlinie und der Füllfaktor einer Solarzelle
  • Die U-I-Kennlinie einer Solarzelle in Abhängigkeit von der Beleuchtungsstärke
  • Das Verhalten von Spannung und Stromstärke in Reihen- und Parallelschaltung von Solarzellen
  • Das Verhalten der Spannung und Stromstärke in Reihen- und Parallelschaltungen von Solarzellen (qualitativ)
  • Das Verhalten der Spannung und Stromstärke in Reihen- und Parallelschaltungen von Solarzellen (quantitativ)
  • Das Verhalten von Spannung und Stromstärke bei der Abschattung von Solarzellen in Reihen- und Parallelschaltung
  • Das Verhalten der Spannung und Stromstärke bei der Abschattung einer Solarzelle in Reihenschaltungen (qualitativ)
  • Das Verhalten der Spannung und Stromstärke bei der Abschattung einer Solarzelle in Reihenschaltungen (quantitativ)
  • Das Verhalten der Spannung und Stromstärke bei der Abschattung von Solarzellen in Parallelschaltungen (quantitativ)
  • Simulation eines Inselsystem mit Solaranlage
  • Anwendungsexperimente
  • Die Wirkungsgradbestimmung mehrere Energieumwandlungen
  • Drehrichtung und Geschwindigkeit eines Motors
  • Anlaufstrom und Betriebsstrom eines Motors

Lieferumfang:

  • Downloadkey zum Download von ausführlichen Schüleranleitungen und Lehrerlösungshefte als PDFs (deutsch und englisch)
  • 3 x 1100-01 Solarmodul 0.5 V, 420 mA
  • 1 x 1100-02 Solarmodul 0.5 V, 840 mA
  • 1 x 1100-07 Solarmodul 1.5 V, 280 mA
  • 1 x 1100-19 leXsolar-Grundeinheit groß
  • 1 x 1100-20 Beleuchtungsmodul
  • 1 x 1100-21 Diodenmodul
  • 1 x 1100-22 Widerstandsmodul
  • 1 x 1100-23 Potentiometermodul
  • 1 x 1100-24 Getriebemotormodul
  • 1 x 1100-25 Hupenmodul
  • 1 x 1100-27 Motormodul ohne Getriebe
  • Zahlreiche weitere Komponenten

Außerdem erforderlich: Standardkomponenten, die sich ohnehin schon im Bestand einer jeden Sammlung befinden: Messgerät (z.B. Multimeter), einstellbares Stromversorgungsgerät (z.B. PHYWE-Schülernetzgerät), Standard-Messleitungen, Laborthermometer.
