Technische Daten


leXsolar-NewEnergy Ready-to-go

Artikel-Nr.: LEX-2003
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> Unknown

Funktion und Verwendung

Mit diesem Gerätesatz können Sie und Ihre Schüler qualitative und quantitative Experimente mit hoher didaktischer Qualität zu den Themen Photovoltaik, Wind- und Wasserkraft, Elektromobilität und Energiespeicherung sowie zu Brennstoffzellen in der Grund- und Mittelstufe durchführen. Durch die SmartControl-Komponenten verfügen Sie über ein hochwertiges Mess-und Steuersystem und alle benötigten Zubehörteile wie Messgeräte, Spannungsquelle und Kabel sind bereits enthalten.

Ausstattung und technische Daten

Folgende Projekte können mit dem Gerätesatz durchgeführt werden, wofür alle erforderlichen Versuchsteile bereits enthalten sind:

  • Elektrische Energie und Stromkreis
  • Die Solarzelle als Energiequelle
  • Die Ausrichtung der Solarzelle zum Licht Unterschied Solarzelle - Solarmodul
  • Teilverschattung von Solarmodulen
  • Abhängigkeit der Leistung von der Fläche der Solarzelle
  • Abhängigkeit der Leistung vom Einfallswinkel des Lichtes
  • Abhängigkeit der Leistung von der Beleuchtungsstärke
  • Innenwiderstand der Solarzelle
  • U-I-Kennlinie und Füllfaktor der Solarzelle
  • Abhängigkeit der Solarzellenleistung von der Temperatur
  • Windenergieumwandlung
  • Der Einfluss der Windrichtung
  • Der Einfluss der Flügelzahl
  • Der Einfluss der Flügelform
  • Der Einfluss des Anstellwinkels der Flügel
  • Leistung und Kennlinie einer Windkraftanlage
  • Energie aus Wasserkraft
  • Energieumwandlungen an der Wasserturbine
  • Einfluss der Fallhöhe des Wassers
  • Einfluss des Aufprallwinkels des Wassers
  • Leistung einer Wasserkraftanlage
  • Leistung einer Wasserkraftanlage in Abhängigkeit von der Fallhöhe des Wassers
  • Der Betrieb eines Elektroautos
  • Speicherung von Solarenergie
  • Betrieb eines solarbetriebenen Elektroautos
  • Die Geschwindigkeit des Elektroautoautos in Abhängigkeit von der Sonneneinstrahlung
  • Betrieb eines Elektroautos mit dem Kondensator
  • Abhängigkeit der Leistung des Elektroautos vom Ladezustand des Speichers
  • Die Kennlinie eines Kondensators
  • Energiespeicherung
  • Speicherung von Solarenergie
  • Speicherung von Windenergie
  • Wasserstofferzeugung
  • Die Eigenschaften einer Brennstoffzelle
  • Die Eigenschaften eines Elektrolyseurs
  • Kennlinie des Elektrolyseurs Kennlinie der Brennstoffzelle
  • Faraday- und Energiewirkungsgrad des Elektrolyseurs
  • Faraday- und Energiewirkungsgrad der Brennstoffzelle
  • Energie sparen

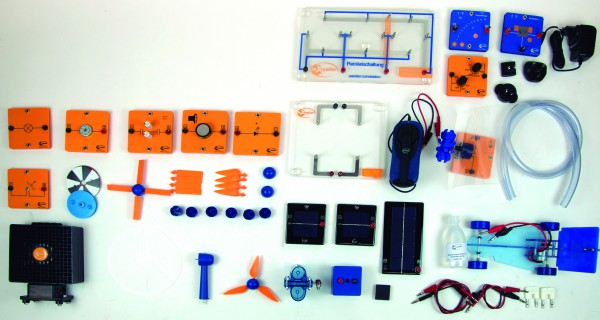

Lieferumfang:

  • Solarmodule
  • Grundeinheiten
  • Module: Beleuchtung, Potentiometer, Hupe, Glühlampe, Motor, Kondensator, LED, Handgenerator, Wasserrad
  • AV-Modul, PowerModul
  • Reversible Brennstoffzelle
  • Farbscheibe
  • Windrotoren, Winderzeuger, Windturbine
  • Messleitungen, Kurzschlussstecker, Schläuche
  • Elektro-Modellfahrzeug
  • CD mit Versuchshandbüchern für Schüler und Lehrer, Einräumplan
