Technische Daten

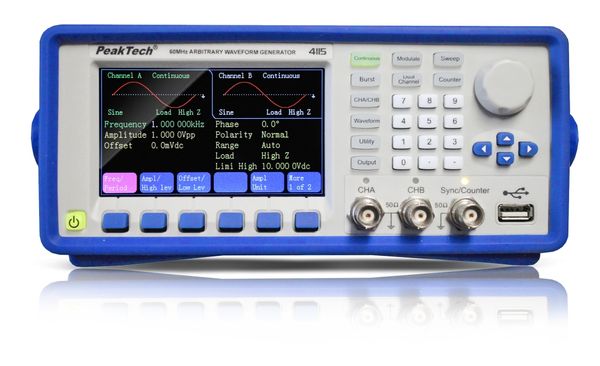

Funktionsgenerator, 1 µHz - 60 MHz

Artikel-Nr.: EAK-P-4115

Funktion und Verwendung

Dieser neue, hochwertige Arbitrary-Wellenformgenerator verfügt über ausgezeichnete technische Eigenschaften und eine Vielzahl von Funktionen. Besonders hervorzuheben sind hierbei die beiden gleichwertigen Ausgangskanäle, die große Anzahl von eingespeicherten Arbitrary-Wellenformen und die vielen verschiedenen Modulationsarten. Hierdurch ist dieses Gerät perfekt für nahezu sämtliche Aufgaben in Forschung, Entwicklung und Ausbildung geeignet.

Ausstattung und technische Daten

  • Große 11cm (4.3") TFT-Digitalanzeige für beide Kanäle gleichzeitig
  • Zwei unabhängige Ausgangskanäle mit gleicher Charakteristik
  • 1µHz Frequenzauflösung für die gesamte Bandbreite
  • 150 MSa/s Sampling Rate bei 14 Bit vertikaler Auflösung
  • 5 Standardwellenformen (Sinus, Rechteck, Dreieck etc.)
  • 50 Arbitrary Wellenformen (Sin(x)/x, Gaussian, 1 /x, Noise etc.)
  • 5 benutzerdefinierte Wellenformen, per Software veränderbar
  • 9 Modulationsarten (AM, FM, PSK, FSK, PM, PWM, SUM, ASK, BPSK)
  • Kanalkopplung, Sweep- und Burst-Funktion
  • Integrierter 350 MHz Frequenzzähler und 8 W Leistungsverstärker
  • Zwei Software zur Fernsteuerung und Wellenformbearbeitung
  • Sicherheit: EN 61010-1; CAT II
  • Frequenzbereich 1 µHz - 60 MHz
  • Ausgangssignale 5 Standard, 5 User-defined, 50 Arbitrary
  • Verzerrung < -60 dBc (< 5MHz) / < -50 dBc (> 30MHz)
  • Gesamtverzerrung < 1%
  • Signalcharacteristik 150 MSa/s ; 14 Bit ; 4096 Pts.
  • Tastverhältnis 0.1 % … 99.9%
  • Frequenzauflösung 1 uHz
  • Amplitudenbereich 0 … 20Vpp
  • Modulationsarten AM, FM, PSK, FSK, PM, PWM, SUM, ASK, BPSK
  • Frequenzzähler 0.01 Hz … 350 MHz; 6 dgt.
  • Leistungsverstärker 8 W (8Ω) ; 2 W (50 Ω)
  • Betriebsspannung 100 ~ 240 V AC; 50 / 60 Hz
  • Zubehör: Netzkabel, USB-Schnittstellenkabel, Software für Windows, Bedienungsanleitung

  • Abmessungen (BxHxT) 256 x 102 x 322 mm
  • Gewicht 3 kg
