Technische Daten

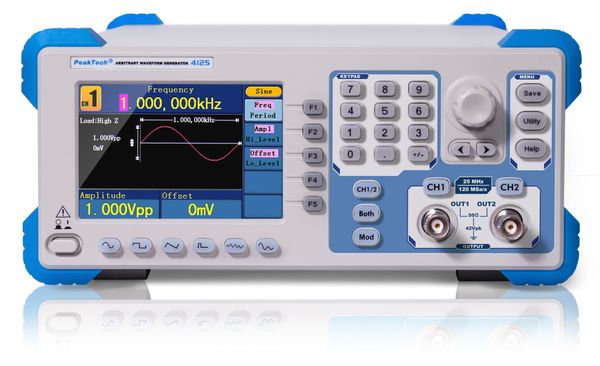

Funktionsgenerator, 1 µHz - 25 MHz

Artikel-Nr.: EAK-P-4125

Funktion und Verwendung

Dieser neuentwickelte Arbitrary- Wellenformgenerator mit modernster grafischer Benutzersteuerung verfügt über ausgezeichnete technische Eigenschaften und eine Vielzahl von Funktionen. Besonders hervorzuheben sind hierbei die beiden gleichwertigen Ausgangskanäle, die leichte Bedienung über verschiedene Menütasten, der große Funktionsumfang und die vielen verschiedenen Modulationsarten. Hierdurch ist dieser Generator perfekt für nahezu sämtliche Aufgaben in Ausbildung, Forschung und Entwicklung geeignet.

Ausstattung und technische Daten

  • Große 10 cm (3.9") TFT-Digitalanzeige für beide Kanäle gleichzeitig
  • Neuentwickelte grafische Menüführung mit vielen Funktionen
  • Zwei unabhängige Ausgangskanäle mit gleicher Charakteristik
  • 1uHz Frequenzauflösung für die gesamte Bandbreite
  • 120 MSa/s Sampling Rate bei 14 Bit vertikaler Auflösung
  • 6 Standardwellenformen (Sinus, Rechteck, Dreieck, DC etc.)
  • 26 Arbitrary Wellenformen (Hamming, Gaussian, Trapez, Tan etc.)
  • Integrierter Wellenformeditor, auf USB-Datenträger speicherbar
  • 5 Modulationsarten (AM, FM, PM, PWM, FSK)
  • Kanalkopplung, Sweep- und Burst-Funktion
  • Integrierter menügesteuerter 200 MHz Frequenzzähler
  • Softwares zur Fernsteuerung und Wellenformbearbeitung
  • Sicherheit: EN 61010-1
  • Frequenzbereich 1 uHz - 25 MHz (Sinus)
  • Anzeige 10cm (3.9") TFT, 480 x 320 pixel, 65536 Farben, 16Bit
  • Ausgangssignale 6 Standard (1µHz … 5 MHz) , 26 Arbitrary (1uHz … 10 MHz)
  • Verzerrung < -40 dBc (1.0 Vss)
  • Gesamtverzerrung < 0.2% (10.. 20kHz)
  • Signalcharacteristik 120 MSa/s ; 14 Bit ; 4096 Punkte
  • Tastverhältnis 0.1 % … 99.9%
  • Frequenzauflösung 1 µHz
  • Amplitudenbereich 1mVss … 20Vss
  • Modulationsarten AM, FM, FSK, PM, PWM
  • Frequenzzähler 0.01 Hz … 200 MHz; 6 dgt.
  • PC-Schnittstelle USB Host, USB Device, RS232
  • Betriebsspannung 100 ~ 240 V AC; 50 / 60 Hz
  • Zubehör: Netzkabel, USB-Schnittstellenkabel, Software für Windows, Bedienungsanleitung

  • Abmessungen (BxHxT): 235 x 110 x 295 mm
  • Gewicht: 3 kg
