Technische Daten


Feinmanometer

Artikel-Nr.: 03091-00
Funktion und Verwendung

Flüssigkeitsmanometer zur Unter- und Überdruckmessung; außerdem zur Messung von Differenzdruck in Gasströmen mit der Rohrsonde 02705-00 und dem Staurohr nach Prandtl 03094-00.

Ausstattung und technische Daten

  • Messrohr mit einstellbarem Neigungswinkel, in Plexiglasblock mit Wasserwaage sowie 2 Anschlussoliven und Haltestiel.
  • Nullpunkteinstellung durch verschiebbare Skale.
  • zwei durch Änderung des Neigungswinkels einstellbare Messbereiche
  •       0 ... 2 mbar Teilung: 0,1 mbar
  •       0 ... 4 mbar Teilung: 0,2 mbar
  • Skale, zweifarbige Beschriftung entsprechend den beiden Messbereichen
  • Nullpunkteinstellung durch verschiebbare Skale
  • Skalenlänge: 140 mm
  • Anschlusstüllen: 5 ... 8 mm
  • Stieldurchmesser: 10 mm
  • Stiellänge: 60 mm
  • Abmessungen (mm): 250 x 30 x 190

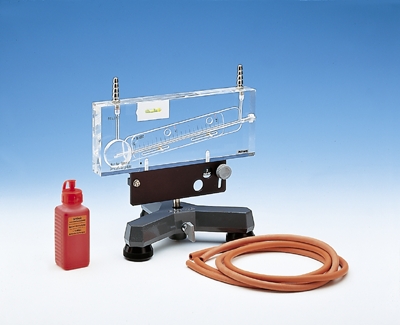

  • Der abgebildete Dreifuss-PASS gehört nicht zum Lieferumfang
  • enthaltenes Zubehör
    • Gerätefüllöl, 100 g, 04453-00
    • Gummischlauch

Lieferumfang

Gummischlauch, diverse Durchmesser 39282-00 2
