Technische Daten

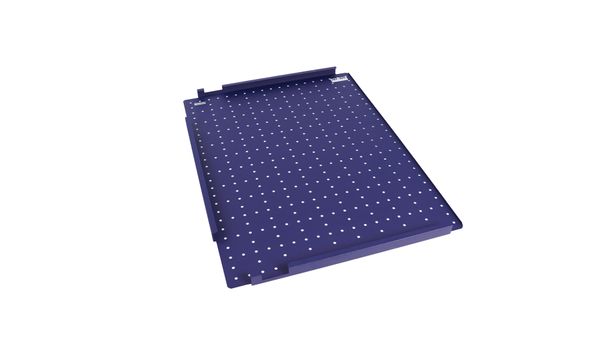

Platte für Komplettversuche

Artikel-Nr.: 45510-00

Funktion und Verwendung

Die Platte für Komplettversuche dient als Träger für unterschiedliche Versuchsaufbauten. Sie lässt sich mühelos in den Rahmen für Komplettversuche (45500-00) einhängen und ermöglicht dadurch, verschiedene Aufbauten bequem vorzubereiten und für Vorführungen schnell und unkompliziert auszutauschen.

Die Geräte für die Aufbauten werden mit Hilfe von dafür vorgesehenen Haltern magnetisch oder über ein regelmäßiges Lochraster auf der Platte befestigt und sehr variabel auf der Platte positioniert. Die Platte selbst wird in eine Nut des oberen Querträgers des Rahmens für Komplettversuche (45500-00) eingehängt, was sowohl hochkant als auch im Querformat funktioniert.

Zur Erhöhung der Stabilität ist die Platte auf allen vier Seiten umgekantet. Zur Verhinderung eines störenden Lichteinfalls von hinten auf die Versuchsaufbauten, kann auf den Rahmen für Komplettversuche zusätzlich noch eine Rückwand für Komplettversuche (45501-00) eingehängt werden, die die Platte gegenüber von hinten einfallendem Licht abschirmt.

Für jeden Versuchsaufbau wird eine Platte für Komplettversuche benötigt.

Vorteile

  • Zeitgewinn und Einfache Handhabung: Einfaches Trocknen der Geräte, sicherer Aufbau, Transport und Lagerung Dank Federsteckern oder starker Magnete.
  • Versuch einmal mit Stecksystem oder Magneten aufbauen und zur Durchführung einfach aus dem Schrank nehmen.
  • Mehr als 10 Halterungsvorrichtungen mit Stecksystem und Magneten verfügbar.
  • Aufhängung im Rahmen für Komplettversuche (45500-00) hochkant oder quer.

Ausstattung und technische Daten

  • Aufhängung im Rahmen hochkant oder quer
  • Material: Stahlblech, blau, pulverlackiert für hohe Schlagfestigkeit und gute Chemikalienbeständigkeit
  • Maße (cm): 65 x 48,8 x 2,5
