Technische Daten

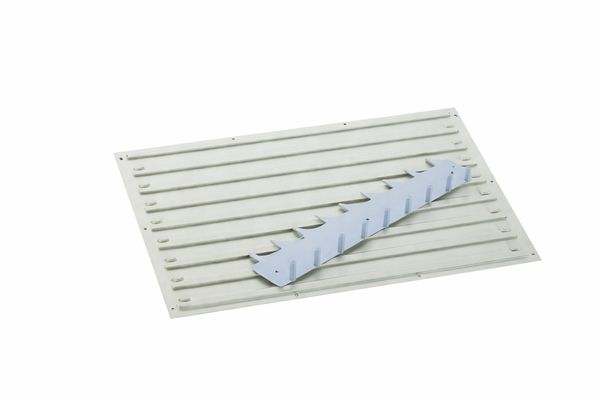

Einschubsystem, b = 360 mm

Artikel-Nr.: 45540-00

Funktion und Verwendung

Zur Montage in Schränken oder unter Tischen, bestehend aus Nutplatte und Rechen. Die Nutplatte ist aus Kunststoff und der Rechen aus lackiertem Stahlblech.
Die Nutplatte wird auf dem Boden einer Trägerplatte fixiert (durch Verkleben oder Schrauben) und der Rechen wird direkt gegenüber von unten auf einer sich darüber befindlichen Platte angebracht (durch Verkleben oder Schrauben). Dadurch entsteht ein Einschubsystem, in das bis zu acht "Platten für Komplettversuche" (45510-00) aufnehmen kann. Die "Platten für Komplettversuche" können hier mit montierten Versuchsaufbauten eingeschoben werden, so dass komplette Versuche auf diese Weise platzsparend und komfortabel gelagert werden können.
Eine Montage des Einschubsystems ist in Schränken oder unter (Roll) Tischen mit zwei Platten möglich. Erfolgt die Montage auf einem Rolltisch, können mehrere fertig vorbereitete Experimentalaufbauten zusammen mit einem "Rahmen für Komplettversuche" (45500-00), der auf der oberen Tischplatte stehen kann, leicht transportiert werden. – Das System wird dadurch mobil.

Ausstattung und technische Daten

  • bestehend aus Nutplatte, Kunststoff
  • Führungsschienen mit Arretierung für sicheren Transport z. B. auf fahrbaren Ansatztischen
  • Fläche (mm): 360 x 490
  • Rechen, Stahlblech, pulverlackiert, l= 360 mm
