Technische Daten

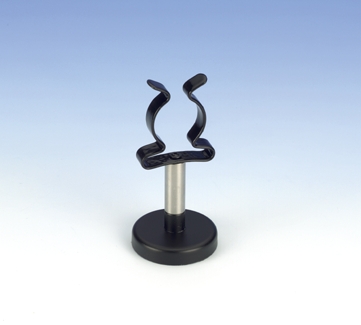

Klemmhalter, d = 28..36 mm, auf Haftmagnet

Artikel-Nr.: 02151-06
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Strict//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-strict.dtd">

Funktion und Verwendung

Neben den Haltern, die fest auf der "Platte für Komplettversuche" (45510-00) eingehakt werden, gibt es noch einige weitere Halter auf Haftmagneten, die auch zur Befestigung von Geräten auf der "Platte für Komplettversuche" genutzt werden können. Werden diese Halter eingesetzt, muss in jedem Fall geprüft werden, ob von ihrer Verwendung nicht eventuell eine Gefahr ausgeht. Wenn z. B. etwa ein schweres Gefäß mit ätzender Flüssigkeit mit einem solchen Halter auf Haftmagnet an der Platte befestigt wird, muss geprüft werden, ob das Gefäß nicht unter Umständen durch sein Gewicht von der Platte rutschen und so zu einer Gefahrenquelle werden könnte.
Die verwendeten Magnete besitzen eine relativ hohe Haltekraft und sind daher mit einer Folie überzogen, die es leichter macht, den Träger auf der Platte zu verschieben.

Für Demo-Tafel Physik. Gummiüberzogene Federklemme mit einem Stiel auf Haftmagnet montiert; zur Halterung von Geräten mit einem entsprechenden Durchmesser.

Ausstattung und technische Daten

  • Gummiüberzogene Klemmfeder
  • Haftmagnet mit abriebfester Gleitfolie
  • Haltekraft: 10 N
  • Höhe des Stiels: 45 mm
  • Abstand der Spannstelle von der Platte: ca. 80 mm
  • Gesamthöhe des Halters: ca . 117 mm
