Technische Daten


Elektrolyse mit dem Rillentrog mit Cobra SMARTsense

Artikel-Nr.: P7402569

Prinzip

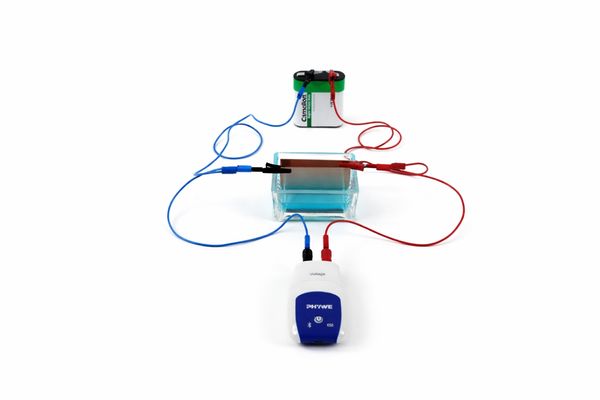

In diesem Versuch untersuchen die Schülerinnen und Schüler die Elektrolyse am Beispiel von Kupfer. Dazu werden zwei (metallische) Kupferelektroden in eine Kupfersulfatlösung (Elektrolyt) getaucht und mit einer Gleichspannungsquelle verbunden. Die Schülerinnen und Schüler bestätigen, dass die Elektrolyse eine Redoxreaktion ist, bei der Elektronen von einem Stoff auf den anderen übertragen bzw. abgezogen werden und somit elementare Stoffe entstehen. Dabei fließen die Elektronen von der Anode zur Kathode. Die Kationen aus dem Elektrolyt wandern zur Kathode und nehmen dort Elektronen auf, die Anionen wandern zur Anode und geben Elektronen ab.

Aufgaben

  1. Wie lässt sich mithilfe von elektrischem Strom ein Metall abscheiden?
  2. Baue eine Elektrolyseapparatur auf und starte die Elektrolyse.
  3. Miss die Spannung und beobachte, was an den beiden Elektroden passiert.
  4. Beende die Elektrolyse und untersuche die Elektroden auf Veränderungen.

Lernziele

Mit diesem Versuch sollen die Schüler einen Eindruck von den vielfältigen Prozessen beim Ladungstransport durch gelöste Ionen bekommen.

Vorteile

  • Versuch ist Teil eines Komplettsets, mit dem alle wichtigen curricularen Themen der Elektrochemie abgedeckt werden.
  • Schnelle und einfache Versuchsvorbereitung (Versuchsanleitung und Gefährdungsbeurteilung verfügbar).
  • Erhöhte Motivation bei Schüler/innen durch Nutzung der intuitiven measureAPP (kostenlos verfügbar).
  • Steigerung der Medienkompetenz.
