Technische Daten

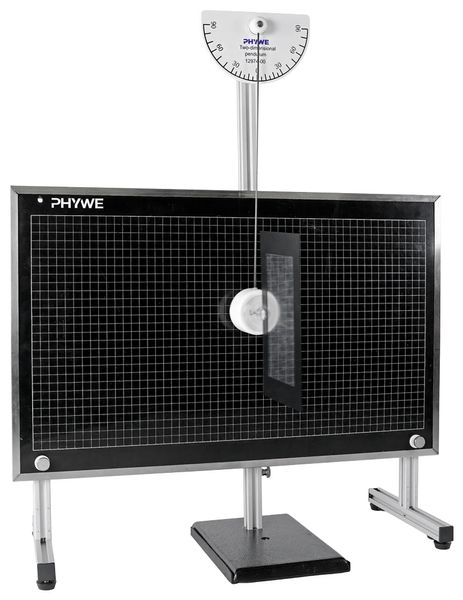

Gedämpfte Schwingung mit Cobra DigiMotion

Artikel-Nr.: P6211000
Prinzip
Die gedämpfte Schwingung beschreibt eine realitätsnahe Bewegung eines Pendels, bei der Energieverluste durch Reibung und Luftwiderstand berücksichtigt werden. Dadurch nimmt die Auslenkung des Pendels mit der Zeit ab, bis das System schließlich zur Ruhe kommt. Mit dem MotionBoard lassen sich die Schwingungen präzise aufzeichnen und das Abklingen der Amplitude sowie die Dämpfungsgrößen experimentell bestimmen.

Aufgaben
  1. Zeichne die Bewegung von Fadenpendeln unterschiedlicher Länge mit dem MotionBoard auf.
  2. Messe die Schwingungsdauer jedes Pendels.
  3. Wiederhole den Versuch mit verschiedenen Dämpfungselementen.
  4. Vergleiche die Schwingungsdauern mit und ohne Dämpfung.
  5. Beobachte das Abnehmen der Amplitude.

Lernziele
Die Lernenden sollen erkennen, dass eine Schwingung durch Reibung und Luftwiderstand gedämpft wird und die Amplitude mit der Zeit abnimmt. Sie sollen lernen, Dämpfungsgrößen experimentell zu bestimmen, den Einfluss von Dämpfungselementen auf die Schwingungsdauer zu erkennen und die Abnahme der Amplitude in Diagrammen nachzuvollziehen. Dabei üben sie die quantitative Analyse von Schwingungen und die Anwendung mathematischer Beschreibungen von gedämpften Bewegungen.

Vorteile
  • Präzise digitale Erfassung von Schwingungen in Echtzeit
  • Direkte grafische Auswertung in der kostenlosen LABsense-App
  • Anschauliche Demonstration der Dämpfung durch Luftwiderstand und Reibung
  • Direkte Vergleichbarkeit von verschiedenen Dämpfungsstärken
  • Förderung von Datenanalyse, Diagramminterpretation und experimenteller Genauigkeit
  • Ideal für Mittel- und Oberstufe
