Technische Daten

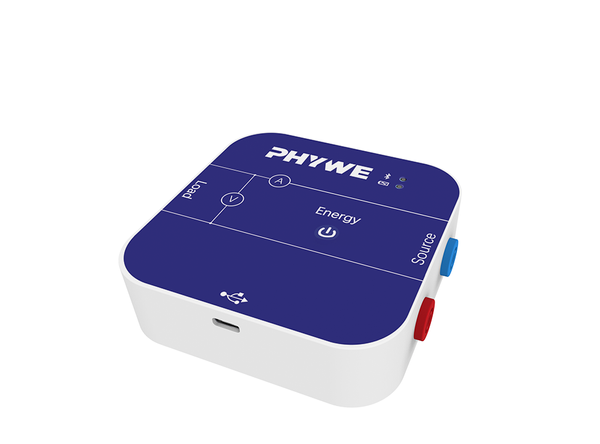

Cobra SMARTsense Energy - Sensor zur Messung von elektr. Strom und Spannung ± 15V / ± 5A (Bluetooth + USB)

Artikel-Nr.: 12919-01

Funktion und Verwendung

Messen Sie mit dem Cobra SMARTsense Energy elektrische Gleich- und Wechselspannung sowie -Ströme von bis zu ± 15 V (±5 A) und untersuchen Sie mit Ihren SchülerInnen kinderleicht die grundlegenden Konzepte der Elektrizität. Der Sensor gibt automatisch die (elektrische) Leistung und Energie aus und ermöglicht die Echteffektivwertmessung (TrueRMS) von Strom und Spannung.

Mit Abtastraten von bis zu 100 kHz und einer Auflösung von bis zu 1 mV (5 µA) ist der digitale Energie-Sensor in Experimenten von erneuerbaren Energiesystemen bis zur Elektrochemie flexibel einsetzbar.

Verbinden Sie den Cobra SMARTsense Energy drahtlos per Bluetooth oder kabelgebunden über USB mit der kostenlosen und preisgekrönten Messsoftware measureAPP – verfügbar für iOS, Android, Windows und Linux.

Einschalten. Verbinden. Losmessen.

Vorteile

  • Direkt loslegen mit jedem Bluetooth-fähigen Endgerät und der kostenlosen measureAPP.
  • Intelligentes und effizientes Powermanagement für bis zu 50 Unterrichtsstunden mit einer Akkuladung.
  • Bis zu 100000 Messwerte pro Sekunde garantieren Präzision.
  • Die 4 mm Anschlussbuchsen sind kompatibel mit allen gängigen Systemen.

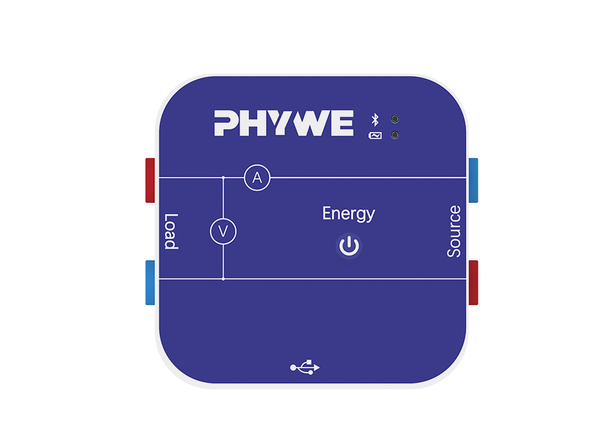

  • Einfacher Anschluss dank aufgedrucktem Schaltplan.
  • Echteffektivwertmessung (TrueRMS) von Strom und Spannung möglich.
  • Gibt automatisch die (elektrische) Leistung und Energie in der measureAPP aus!

Ausstattung und technische Daten

  • Messkanäle:
    •  Spannung:
      • Messbereich: ±5 V; ±15 V
      • Auflösung: 1 mV; 15 mV
    • Strom:
      • Messbereich: ±100 mA; ±1 A; ±5 A
      • Auflösung: 5 µA; 50 µA; 0,2 mA
  • Abtastrate: 1 kHz (Bluetooth); 10 kHz (USB); 100 kHz (Burst, USB)
  • Bluetooth-Version: 5.3
  • Der Sensor enthält einen über USB-C aufladbaren Lithium-Polymer-Akku.
