Technische Daten


Elektrische Spannung aus einer Salzlösung mit Cobra SMARTsense

Artikel-Nr.: P7400269
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> Unknown

Prinzip

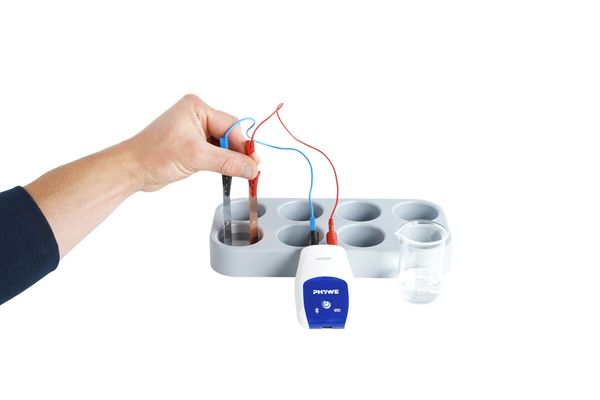

Taucht man ein Kupfer- und ein Zinkblech in eine Salzlösung ein, kann man zwischen diesen Blechen eine elektrische Gleichspannung messen. In dieser Salzlösung gibt das unedlere Metall (hier Zink) Elektronen an das edlere Metall (hier Kupfer) ab. Die verwendeten Metalle fungieren als sogenannte Elektroden. In diesem Versuch lernen Schüler daher, wie man eine Gleichspannung in einer Salzlösung durch zwei Elektroden erzeugen und diese mit dem Cobra SMARTsense Spannungs-Sensor und der PHYWE measureAPP einfach messen kann.



Aufgaben

  1. Überprüfe anhand zweier Salzlösungen, ob eine elektrische Gleichspannung zwischen einer Zink- und einer Kupferelektrode erzeugt werden kann.
  2. Wie hoch ist diese Gleichspannung und welche physikochemischen Prinzipien sorgen für deren Entstehung?



Lernziele

Die Schüler sollen ihr Verständnis für elektrochemische Grundprozesse vertiefen. Um diese zu veranschaulichen, wird in diesem Versuch erklärt, wie man Gleichspannung in einer Salzlösung mit zwei Elektroden erzeugen kann. Der Begriff "Spannung" wird zudem näher erläutert.



Vorteile

  • Versuch ist Teil einer Komplettsets, mit dem alle wichtigen curricularen Themen der Elektrochemie abgedeckt werden.
  • Schnelle und einfache Versuchsvorbereitung (Versuchsanleitung und Gefährdungsbeurteilung verfügbar).
  • Erhöhte Motivation bei Schüler/innen durch Nutzung der intuitiven measureAPP (kostenlos verfügbar).
  • Steigerung der Medienkompetenz.
