Technische Daten

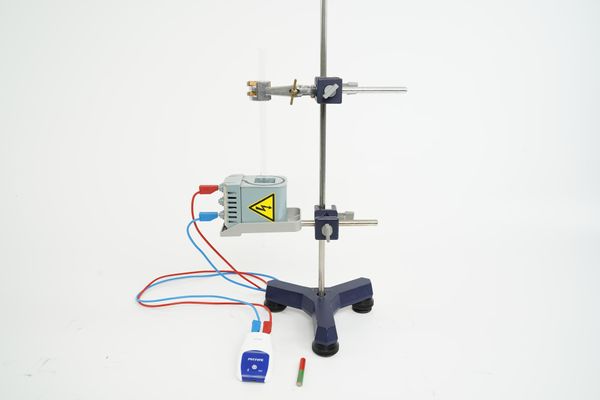

Induktionsstoß und faradaysche Induktion mit Cobra SMARTsense

Artikel-Nr.: P2441265

Prinzip

Ein Permanentmagnet fällt mit verschiedenen Geschwindigkeiten durch eine Spule und der jeweilige induzierte Spannungsstoß wird registriert. Es ist zu zeigen, dass die gesamte Induktionsspannung über den Fall konstant und damit unabhängig von der Geschwindigkeit ist. Je nach Polarität des Permanentmagneten verläuft die induzierte Spannung von Plus nach Minus oder umgekehrt.

Aufgaben

  1. Betrachtung der Induktionsspannung beim Fallen des Magneten durch die Spule.
  2. Untersuchung der Induktionsspannung bei unterschiedlicher Ausrichtung des Magneten.
  3. Bestimmung des Einflusses der Spulenwindungszahl auf die Induktionsspannung.
  4. Bestimmung des Einflusses der Fallhöhe auf die induzierte Spannung.

Lernziele

  • Spannungsstoß
  • Induktionsgesetz
  • Maxwell-Gleichungen
  • Magnetischer Fluss
  • Magnetische Flussdichte
  • Magnetfeldlinien

Inkl. betriebssystemunabhängiger Software. Computer nicht Teil des Lieferumfangs.



Lieferumfang

Stativstangen, Edelstahl, diverse Größen 02032-00 1
Doppelmuffe EXPERT, für Kreuz-,T- oder Parallelspannung mit Gelenkschraube 02054-00 2
PHYWE Dreifuß, für 1 Stange, d ≤ 14 mm 02002-55 1
Stativklemme, Spannweite 80 mm mit Stellschraube 37715-01 1
Glasrohr, da = 10 mm, di = 8 mm, l = 300 mm MAU-16074510 1
Spulenhalter 06528-00 1
Spule, 3600 Windungen, Mittelabgriff 06516-01 1
Magnet, d = 8 mm, l = 60 mm, Pole farbig 06317-00 1
Cobra SMARTsense Voltage - Sensor zur Messung von elektrischer Spannung ± 30 V (Bluetooth + USB) 12901-01 1
Verbindungsleitung, 50 cm, 19 A, rot Experimentierkabel, 4 mm Stecker 07314-01 1
measureLAB, Schullizenz 14580-61 1
Verbindungsleitung, 50 cm, 19 A, blau Experimentierkabel, 4 mm Stecker 07314-04 1
