Technische Daten


Komponentenhalter

Artikel-Nr.: 08043-00
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> Unknown

Funktion und Verwendung

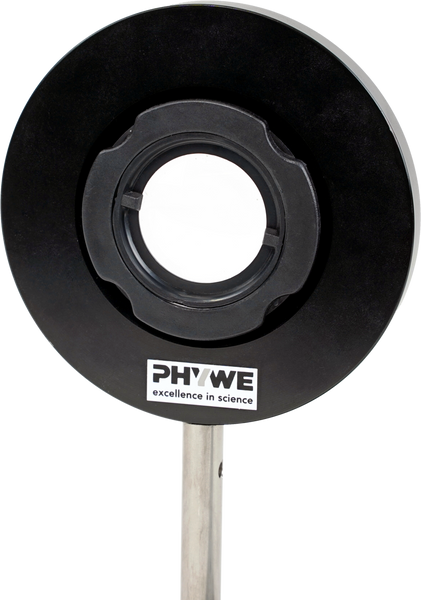

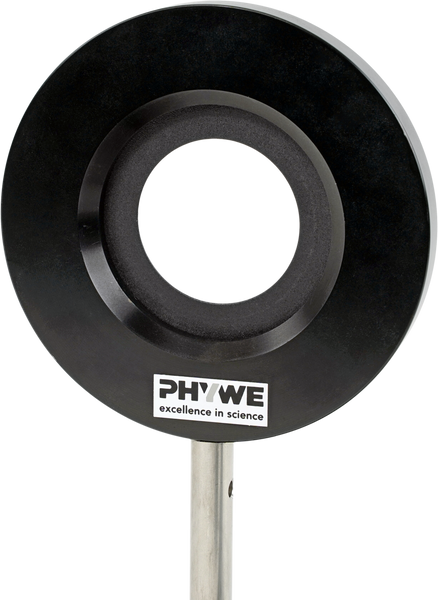

In Verbindung mit dem Ring für Komponentenhalter (Art. Nr. 08044-00) können sämtliche Komponenten mit einem Durchmesser von d= 40 mm mit Hilfe eines einfachen und intuitiven Magnetsystems verwendet werden. dies erlaubt eine schnelle und einfache Installation der Komponente, auch bei Dunkelheit. Durch das integrierte Magnetsystem wird eine zentrierte und stabile Positionierung der Komponenten in einer Linie mit dem Stiel gewährleistet.

Eine stufenlose Drehung der Komponenten ist auch noch nach der Montage möglich. Konzipiert für optische Aufbauten auf der optischen Bank (Art. Nr. 08281-00) oder der optischen Grundplatte (Art. Nr. 08750-00) mit einer Strahlhöhe von 150 mm



Ausstattung und technische Daten

  • Durchmesser: 100 mm
  • Material: eloxiertes Aluminium
  • Stieldurchmesser: 10 mm
  • Stiellänge: 100 mm
