Technische Daten

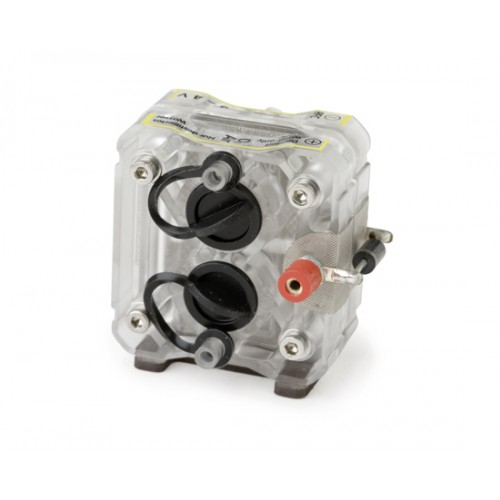

Doppel PEM Brennstoffzelle mit Luftoption, reversibel

Artikel-Nr.: 06720-01
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> Unknown

Funktion und Verwendung

Reversible doppel PEM Brennstoffzelle.

Eine reversible Brennstoffzelle kann sowohl als Elektrolyseur arbeiten indem durch Anlegen einer elektrischen Spannung Wasser in Wasserstoff und Sauerstoff gespalten wird als auch im Brennstoffzellenbetrieb aus Wasserstoff und Sauerstoff elektrische Energie erzeugen. Bei einer Zelle mit Luft option genügt auch die Zufuhr von Luft anstelle von Sauerstoff.

Vorteile

  • große Vielfalt an Experimenten durch flexible Zusammensetzung mit anderen Komponenten (Elektrolyzer, Brennstoffzelle, ...)

  • reversible Brennstoffzelle zur Versorgung kleiner elektrischer Verbraucher oder zur Produktion von H2 / O2 aus Wasser.

Ausstattung und technische Daten

  • Elektrolysebetrieb:
    • Leistung: 2.33W
    • Gasproduktion: 10 cm³/min H2, 5 cm³/min O2
  • Brennstoffzellenbetrieb:
    • Leistung: 600mW (O2), 300mW (Luft)
  • H x B x T : 56 mm x 41 mm x 56 mm
  • aufgedruckte Polarität
  • Magnetplatte zur Befestigung auf magnetischen Oberflächen

Zubehör

Doppel PEM Elektrolyzer (06718-01)

Doppel PEM Brennstoffzelle (06719-01)

Gasspeicher (06723-01)

PEM Netzgerät (06712-00)

Bananenstecker-Adapter 2mm auf 4mm (06712-01)

Silikonschlauch (39292-00)

Schlauchklemme (43631-10)
