Technische Daten

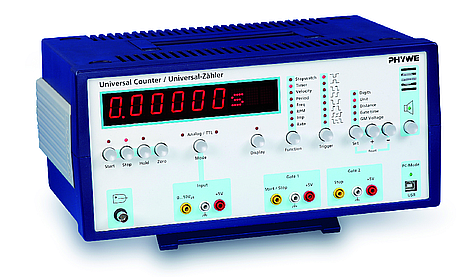

PHYWE Universal-Zähler

Artikel-Nr.: 13601-99

Funktion und Verwendung

Der Universal-Zähler dient zur Messung von Zeiten, Frequenzen, Impulsraten, Impulszählung, Periodendauern, Drehzahlen sowie von Geschwindigkeiten.

Vorteile

  • Das Gerät besitzt alle Eigenschaften, die von einem modernen Universal-Zähler erwartet werden und ist zusätzlich mit einer Reihe von technischen Besonderheiten ausgestattet, wie sie sich speziell aus den Anforderungen der naturwissenschaftlichen Unterrichtspraxis ergeben.
  • Zur wissenschaftlich korrekten Darstellung wird jeder Messwert grundsätzlich mit der zugehörigen Maßeinheit angezeigt. Bei Überlauf der Anzeige wird automatisch in den nächst höheren Bereich umgeschaltet.
  • Vor Messbeginn kann manuell der auf maximal 6 Dekaden festgelegte Messbereich angepasst werden, z.B. um physikalisch nicht sinnvolle Nachkommastellen auf der Anzeige zu unterdrücken.
  • Eine spezielle Buchse zum direkten Anschluss eines G-M-Zählrohres steht für Radioaktivitätsexperimente zur Verfügung. Die dazu notwendige Hochspannung kann manuell verändert werden, um die Charakteristik eines Zählrohres zu bestimmen.
  • Die Stoppuhrfunktion kann mittels elektrischer Kontakte, Lichtschranken oder aber auch manuell in den verschiedensten Triggerarten zum präzisen Starten und Stoppen zum Messen der Zeit eingesetzt werden.
  • Die Messwerte werden durch sechs rote kontrastreiche 20 mm hohe 7-Segment- Anzeigen dargestellt. Eine zusätzliche dreistellige Anzeige dient zur Anzeige der Einheit (ms, s, Hz, kHz, MHz, I/s, RPM, Imp, V, m/s).
  • Die einzelnen Betriebszustände werden durch Leuchtdioden gekennzeichnet.
  • Bereichsumschaltung bei allen Betriebsarten manuell (vor der Messung) und automatisch bei Überlauf.
  • USB Schnittstelle wird zum Firmwareupdate des Gerätes genutzt.

Ausstattung und technische Daten

  • Betriebstemperaturbereich 5 ... 40 °C
  • relative Luftfeuchte < 80%
  • Digitalanzeige:
  • Messwert LED 6-stellig, 7-Segment 20 mm
  • Einheiten LED 3-stellig, 5x7-Punktmatrix
  • Einheiten ms, s, Hz, kHz, MHz, I/s, RPM, Imp, V , m/s
  • integrierter abschaltbarer Lautsprecher
  • Signaleingang:
  • Signalbandbreite: 0,1 Hz ... 10 MHz
  • Zählrohreingang Spannung: 150 V ... 660 V (Werkseinstellung: 500V) manuell einstellbar
  • Ausgang zur Spannungsversorgung von Lichtschranken: 5 V ges. max 1 A
  • Stoppuhr (Stopwatch): 0,000 ... 99999,9 s, Auflösung 1 ms
  • Torsteuerung (TIMER): 0,000ms...3999,99 s, Auflösung 1 µs
  • Geschwindigkeit (Velocity): 0,000m/s ... 9999,9 m/s, Auflösung 0,001 m/s
  • Periodendauermessung (Period): 0,000 ms ... 99,9999 s, Auflösung 1 µs
  • Frequenzmessung (FREQ): 0,00 Hz ... 9,99999 MHz, Auflösung 10 mHz
  • Drehzahlmessung (RPM): 6 ... 99999 RPM, Auflösung 1 RPM
  • Impulszählung (IMP): 0 ... 999999 Imp
  • Impulsratenmessung (Rate): 0,0 ... 99999,9 I/s
  • Netzversorgung Anschlussspannung: 110 ... 240 V, 50/60 Hz, 20 VA
  • Maße (mm): 370 x 168 x 236
  • Gewicht: 2,9 kg
