Technische Daten

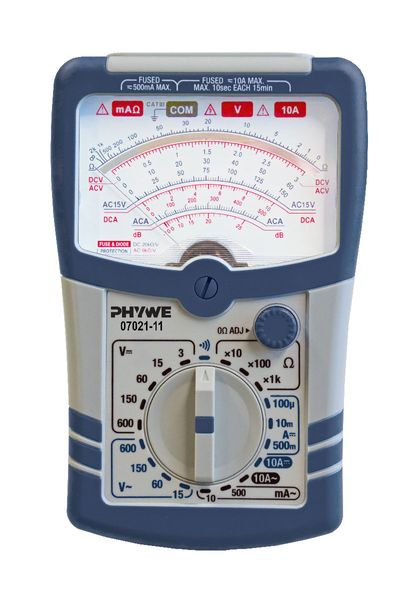

PHYWE Analoges Multimeter, 600V AC/DC, 10A AC/DC, 2MΩ, mit Überlastschutz

Artikel-Nr.: 07021-11
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> Unknown

Funktion und Verwendung

Analog-Multimeter mit einer Vielzahl von Messfunktionen, wie die Messung von AC und DC Spannung, Gleich- und Wechselstrom, Widerstandsmessung mit akustischem Durchgangsprüfer. Es hat eine Spiegelskala und ein spitzengelagertes Drehspulmesswerk sowie einen zentralen Bereichswahlschalter für einfache Bedienung. Es ist gegen Überlast in allen Messbereichen mit besonders robusten Keramiksicherungen abgesichert. Es ist daher besonders für Schülerversuche sehr geeignet.

Vorteile

  • Mit dem PHYWE Schülernetzgerät (13506-93) nahezu unzerstörbar
  • Umschalten von Messbreichen unkritisch
  • Bei fehlerhaftem Betrieb löst die Schutzeinrichtung aus

Ausstattung und technische Daten

  • Gleichspannung: 3/15/60/150/600 V
  • Wechselspannung: 15/60/150/600 V
  • Gleichstrom: 100µA/10 mA/500 mA/10 A
  • Wechselstrom: 10 mA/500 mA/10 A
  • Widerstand: 200 Ω/2/20/200 kΩ/2 MΩ
  • 20 Messbereiche
  • 75 mm Spiegelskala
  • Eingangswiderstand: 20 kΩ/V DC - 9 kΩ/V AC
  • Durchgangsprüfung mit akustischem Signal
  • Sicherheit: Überspannungskategorie EN 61010-1; CAT III 600 V, Keramiksicherungen
  • Überlastschutz: Gegen Überlast in allen Messbereichen abgesichert
  • Zubehör: Tasche, Prüfleitungen, Batterien und Bedienungsanleitung
  • Maße (mm): 110 x 175 x 45
  • Gewicht: 315 g
