Technische Daten

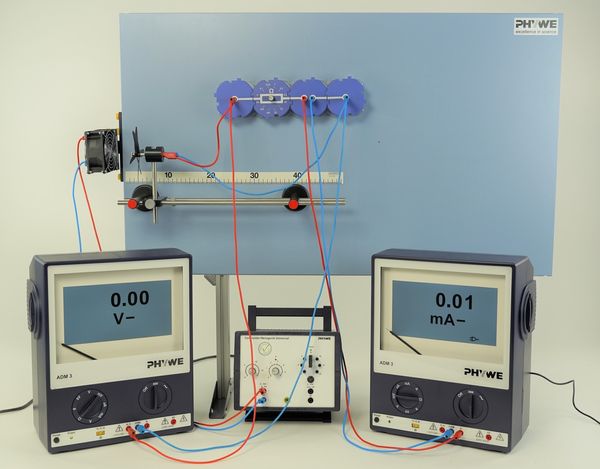

Strom-Spannungs-Kennlinie und Leistung eines Windrades mit ADM3

Artikel-Nr.: P9505500

Prinzip

Die Strom-Spannungs-Kennlinie eines Windgenerators (Windrades) beschreibt das Verhalten bei Belastung, z. B. beim Anschluss verschiedener Glühlampen. Eine Glühlampe lässt sich optimal vom Windgenerator betreiben, wenn Widerstand und Nennspannung zum Maximum der Leistungskurve passen. Zur Aufnahme der Kennlinie wird eine Widerstandsdekade an den Windgenerator angeschlossen. Sie besitzt 12 Schalterstellungen, mit verschiedenen Widerständen (auch Kurzschluss und offen), deren Werte so ausgewählt wurden, dass der Verlauf der Kennlinie gut dargestellt werden kann.

Vorteile

  • Teil einer Systemlösung - Leicht erweiterbar für weitere Versuche
  • Einfaches Lehren durch Einsatz der Demo-Tafel Physik
  • Anschauliche Versuchsdurchführung durch Einsatz von ADM3-Multimetern

Lieferumfang

Leitungs-Baustein, Anschlussbaustein, DB 09401-10 2
Widerstandsdekade, DB 09420-00 1
Gebläse, 12 V 05750-00 1
Generator mit M3-Gewindeachse und Rändelmutter 05751-01 1
Rotor, 2 Stück 05752-01 1
Klemmhalter mit 2 Spannstellen, d = 0..13 mm, auf Haftmagnet 02151-08 2
Maßstab für Demo-Tafel 02153-00 1
Gleiter für Stativbank 02151-09 1
Stativstangen, Edelstahl, diverse Größen 02032-00 2
Muffe auf Träger für Demo-Tafel 02164-00 1
PHYWE Hafttafel mit Gestell, Demo Physik 02150-00 1
PHYWE Netzgerät, universal mit Analoganzeige, RiSU 2023 konform, DC: 18 V, 5 A / AC: 15 V, 5 A 13503-93 1
Verbindungsleitung, 32 A, gelb, diverse Längen 07360-02 1
Verbindungsleitung, 32 A, blau, diverse Längen 07360-04 1
Verbindungsleitung, 32 A, rot, diverse Längen 07361-01 1
Verbindungsleitung, 32 A, blau, diverse Längen 07361-04 1
Verbindungsleitung, 32 A, rot, diverse Längen 07362-01 1
Verbindungsleitung, 32 A, blau, diverse Längen 07362-04 1
PHYWE Demo-Multimeter ADM 3: Strom, Spannung, Widerstand, Temperatur 13840-00 2
