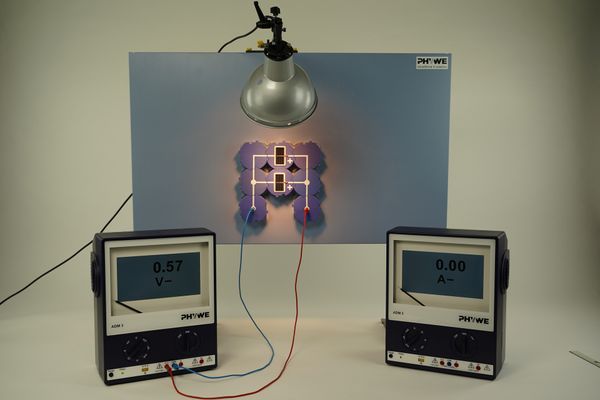

Spannung und Stromstärke bei Reihen- und Parallelschaltung von Solarzellen mit ADM3 Prinzip Eine einzelne Solarzelle liefert nur eine Spannung von 0,5 V, sie reicht nicht aus um Leuchtdioden oder kleine Glühlampen zu betreiben. Zur Erzeugung höherer Spannungen werden daher mehrere Solarzellen in Reihe geschaltet.
In diesem Versuch soll gezeigt werden, welche Eigenschaften Reihen- oder Parallelschaltungen von Solarzellen haben, wobei jeweils die Leerlaufspannungen und Kurzschlussstromstärken gemessen und mit den Werten einer einzelnen Zelle verglichen werden. Vorteile - Teil einer Systemlösung - Leicht erweiterbar für weitere Versuche
- Einfaches Lehren durch Einsatz der Demo-Tafel Physik
- Anschauliche Versuchsdurchführung durch Einsatz von ADM3-Multimetern
|
Leitungs-Baustein, winklig, DB
|
09401-02
|
2
| |
Leitungs-Baustein, T-förmig, DB
|
09401-03
|
2
| |
Leitungs-Baustein, Anschlussbaustein, DB
|
09401-10
|
2
| |
Solarzelle, 2,5 cm x 5 cm, DB
|
09470-00
|
2
| |
Muffe auf Träger für Demo-Tafel
|
02164-00
|
1
| |
PHYWE Hafttafel mit Gestell, Demo Physik
|
02150-00
|
1
| |
Stativstangen, Edelstahl, diverse Größen
|
02033-00
|
1
| |
Lampenfassung, E 27, m. Reflektorschirm, Schalter, Stecker, BIGLAMP 501, Mini Reflektor 200 mm, inklusive Halter
|
06751-01
|
1
| |
Glühlampe 230 V/120 W, mit Reflektor
|
06759-93
|
1
| |
Verbindungsleitung, 32 A, rot, diverse Längen
|
07361-01
|
1
| |
Verbindungsleitung, 32 A, blau, diverse Längen
|
07361-04
|
1
| |
Verbindungsleitung, 32 A, gelb, diverse Längen
|
07361-02
|
1
| |
PHYWE Demo-Multimeter ADM 3: Strom, Spannung, Widerstand, Temperatur
|
13840-00
|
2
| |
