Technische Daten

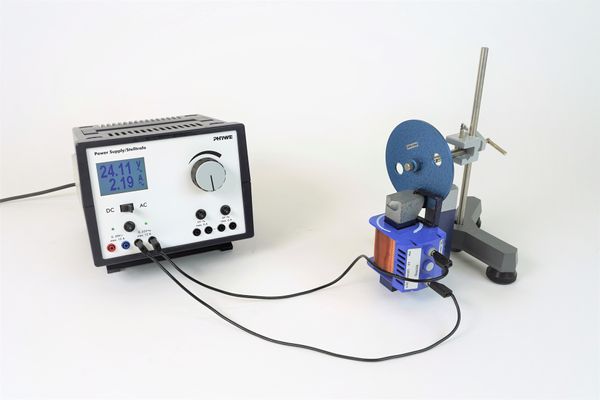

Drehbewegung durch Wirbelströme (DEMO) Funktionsprinzip eines Wechselstromzählers

Artikel-Nr.: P1434605

Prinzip

Eine drehbar gelagerte Metallscheibe,die von zwei phasenverschobenen magnetischen Wechselfeldern durchsetzt wird, rotiert. In der Scheibe werden Wirbelströme induziert und auf diesen stromdurchflossenen Leiter wirken Kräfte. Phasenverschobene Wechselfelder sind auch beim Wechselstromzähler die Ursache der Drehbewegung.

Vorteile

  • Anschauliche Demonstration dank großer Geräte
  • Einfacher und stabiler Aufbau

Lieferumfang

Aluminiumscheibe 06564-00 1
Eisenkern, U-förmig, geblättert 06501-00 1
Polschuhe für Eisenkern, U-förmig 06493-00 1
Thomsonscher Kurzschlussring 06565-00 1
Spule, 75 Windungen (primär) 06511-01 1
Bolzen mit Stift 02052-00 1
PHYWE Dreifuß, für 1 Stange, d ≤ 14 mm 02002-55 1
Doppelmuffe EXPERT, für Kreuz-,T- oder Parallelspannung mit Gelenkschraube 02054-00 1
Stativstangen, Edelstahl, diverse Größen 02031-00 1
Fuß für Eisenkerne 06508-00 1
PHYWE Stelltrafo mit Digitalanzeige, RiSU 2023 DC: 0...20 V, 12 A / AC: 0...25 V, 12 A 13542-93 1
Verbindungsleitung, 32 A, schwarz, diverse Längen 07362-05 2
