Technische Daten


Farbmischung auf der opt. Pofilbank mit LED Leuchte

Artikel-Nr.: P1437000
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Strict//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-strict.dtd"> Unknown

Prinzip

Treffen verschiedenfarbige Lichtstrahlen aufeinander kommt es zu einer Addition ihrer Spektralfarben. Man spricht dann von additiver Farbmischung. Das Mischspektrum enthält immer mehr Farbvolumen als die jeweiligen einzelnen Farben davor. Meistens werden bei der additiven Farbmischung drei verschiedene Farben miteinander kombiniert.

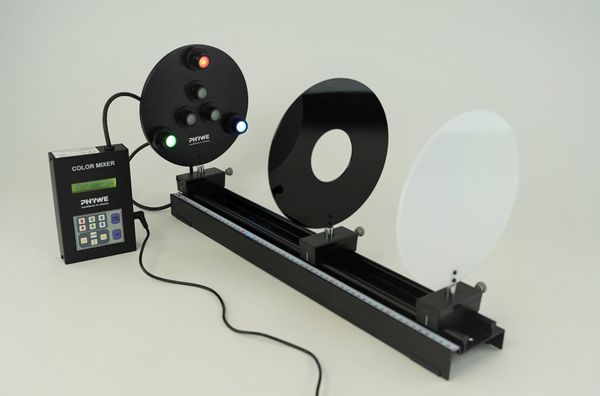

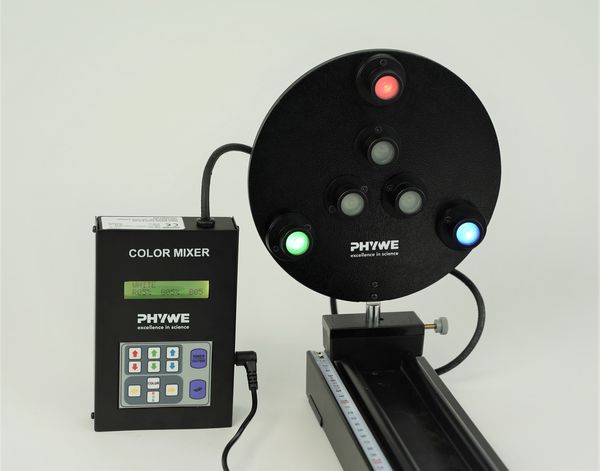

  Die LED Leuchte ist mit einem Satz von LEDs mit den Primärfarben Rot, Grün und Blau ausgestattet. Die Vorrichtung besteht aus sechs LEDs (drei innere LEDs und drei Äußere LEDs). Sowohl die drei inneren LEDs (Rot, Grün und Blau) als auch die drei äußeren LEDs (Rot, Grün und Blau) sind in einem kreisförmigen Rahmen mit 120 Grad Abstand und gleichem Abstand zur Mitte angeordnet. Die Krümmungsradien für alle drei äußeren LEDs liegen an der gleichen Stelle von der Rahmenmitte aus, so dass die Farbmischung gleichmäßig ist. Um die ultrahellen (Rot, Grün und Blau) LEDs zu verstärken, ist ein Steuergerät vorgesehen. Das Steuergerät kann im Innen- oder Außenmodus betrieben werden, um die Intensität der LEDs von 0% bis 99% zu variieren. Ein LCD-Bildschirm zeigt die aktuelle Einstellung jeder LED an. Eine große Auswahl an Farben ermöglicht das Mischen in verschiedenen Verhältnissen. Jede LED hat eine Linse, die das Licht in einen breiten Kreisstrahl bündelt. Ein Diffusor sorgt für eine gleichmäßige Lichtverteilung. Die im Lieferumfang enthaltene Lochblende erzeugt Lichtkreise, die auf dem lichtdurchlässigen Schirm dargestellt werden.



Aufgaben

Untersuche die verschiedenen Kombinationen der LED'S und beobachte das resultierende Spektrum.
