Technische Daten

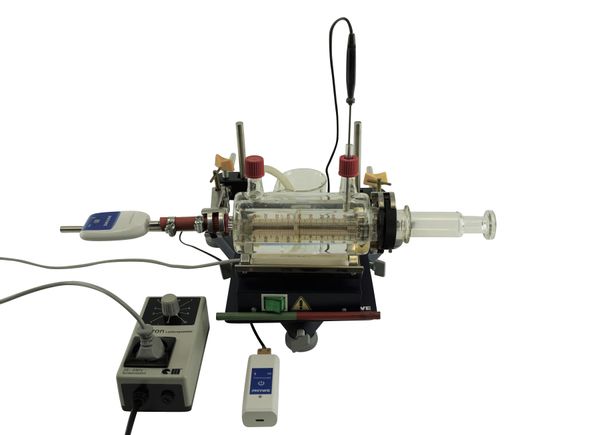

Zustandsgleichung idealer Gase mit Cobra SMARTsense und measureLAB (Gasgesetze: Gay-Lussac, Amontons, Boyle)

Artikel-Nr.: P2320167
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> Unknown

Prinzip

Die Beschaffenheit eines Gases ist abhängig von seiner Temperatur, seinem Druck und dem Stoffmengenanteil. Für den Grenzfall eines idealen Gases werden diese Zustandsvariablen durch die allgemeine Zustandsgleichung, aus der besondere Zusammenhänge für bestimmte Veränderungen des Zustandes abgeleitet werden können, verknüpft.

Vorteile

  • Einzigartiges System: Alle Gasgesetze können mit einem Versuchsaufbau gemessen werden
  • Sehr kompakter Aufbau, kann vollständig im Schrank verstaut werden und ist jederzeit einsatzbereit
  • Sehr anschaulich: Volumen an der Gasspritze direkt ablesbar, Temperatur und Druck werden ich Echtzeit über Sensoren gemessen
  • Temperatur wird konstant gehalten bzw. gleichmäßig erhöht über ein Wasserbad (im Versuchsaufbau integriert)
  • Direkte und vielseitige Messungen mit Cobra SMARTsense Sensoren

Aufgaben

  • Für eine konstante Menge Gas (Luft) untersuche die Korrelation von
  1. Volumen und Druck bei konstanter Temperatur (Boyle und Mariotte´s Gesetz)
  2. Volumen und Temperatur bei konstantem Druck (Gay-Lussac's Gesetz)
  3. Druck und Temperatur bei konstantem Volumen (Charles' (Amontons' law))
  • Aus den erhaltenen Beziehungen berechne die Gaskonstante, sowie auch den Wärmekoeffizienten, den Wärmespannungskoeffizienten und den Kompressibilitätskoeffizienten.

Lernziele

  • Druck und Temperatur
  • Volumen
  • Wärmekoeffizient
  • Wärmespannungskoeffizienten
  • Kompressibilitätskoeffizient
  • allgm. Zustandsgleichung idealer Gase
  • allgemeine Zustandsgleichung
  • Boyle und Mariotte´s Gesetz
  • Gay-Lussac´s Gesetz
  • Charles´ (Amonton´s) Gesetz

Inkl. Software. Computer nicht Teil des Lieferumfangs.

(Bitte beachten: Versuchsbeschreibung ist nur in englischer Sprache erhältlich)
