Technische Daten

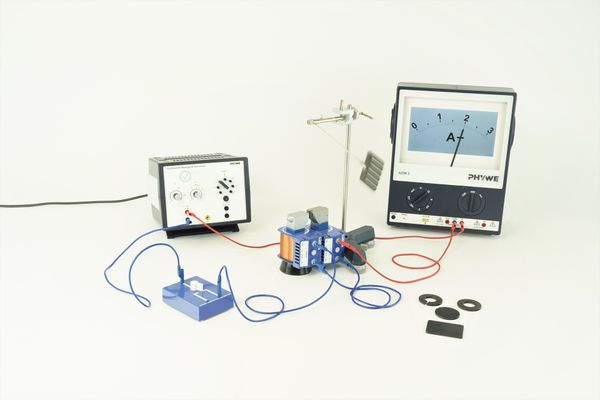

Wirbelstromdämpfung eines Pendels im Magnetfeld (DEMO) (Waltenhofensches Pendel)

Artikel-Nr.: P1434505

Prinzip

Wird ein massiver Körper aus leitendem Material durch ein Magnetfeld bewegt, so werden Wirbelströme induziert. Nach der Lenzschen Regel wirkt dann auf den Körper eine Kraft, die der Ursache der Wirbelströme, also der Bewegung des Pendels, entgegengesetzt ist. Die Bremswirkung nimmt mit der Stärke des Magnetfeldes zu. Die Unterteilung des Körpers durch Schlitze vermindert die Ausbildung der Wirbelströme.

Vorteile

  • Anschauliche Demonstration dank großer Geräte
  • Einfacher und stabiler Aufbau

Lieferumfang

Spule, 600 Windungen 06514-01 2
Eisenkern, U-förmig, geblättert 06501-00 1
Polschuhe für Eisenkern, U-förmig 06493-00 1
Wechselschalter, einpolig 06005-00 1
Pendelkörper, Satz von 5 Stück 06456-00 1
Pendelstange 06457-00 1
Bolzen mit Stift 02052-00 1
Demo-Tischstoppuhr, d = 130 mm 03075-00 1
PHYWE Dreifuß, für 1 Stange, d ≤ 14 mm 02002-55 1
Stativstangen, Edelstahl, diverse Größen 02032-00 1
Doppelmuffe EXPERT, für Kreuz-,T- oder Parallelspannung mit Gelenkschraube 02054-00 1
PHYWE Netzgerät, universal mit Analoganzeige, RiSU 2023 konform, DC: 18 V, 5 A / AC: 15 V, 5 A 13503-93 1
Verbindungsleitung, 32 A, rot, diverse Längen 07362-01 2
Verbindungsleitung, 32 A, blau, diverse Längen 07362-04 3
PHYWE Demo-Multimeter ADM 3: Strom, Spannung, Widerstand, Temperatur 13840-00 1
