Technische Daten


Die Kupfer/Zink-Zelle (Daniell-Element) Leerlaufspannung eines galvanischen Elements

Artikel-Nr.: P7400400
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> Unknown

Prinzip

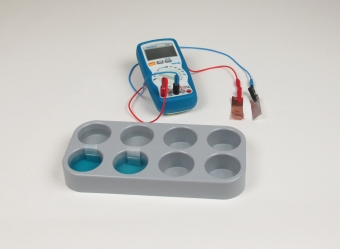

In diesem Versuch soll eine vollständige galvanische Zelle aufgebaut werden. Die Begriffe Potenzial und Potenzialdifferenz können eingeführt werden. In einer vollständigen »galvanischen Zelle« (auch galvanisches Element genannt) tauchen zwei unterschiedliche Metallelektroden jeweils in wässerige Lösungen eines ihrer eigenen Salze ein. In einer Kupfer/Zink-Zelle taucht somit eine Kupferelektrode in eine Kupfersulfatlösung und eine Zinkelektrode in eine Zinksulfatlösung ein. Um einen Stromtransport zwischen beiden Lösungen zu ermöglichen, wird eine leiten de Verbindung zwischen den Lösungen durch einen sogenannten »Stromschlüssel« hergestellt.


In der hier beschriebenen Zelle, besteht dieser Stromschlüssel aus einem Streifen Filterpapier, der mit Kaliumnitratlösung getränkt ist und mit je einem Ende in eine der beiden Lösungen eintaucht. Das System Metallelektrode und zugehörige Salzlösung bezeichnet man als »Halbzelle« oder Halbelement. Eine vollständige galvanische Zelle besteht somit aus zwei Halbzellen und dem verbindenden Stromschlüssel.



Vorteile

  • Versuch ist Teil einer Komplettsets, mit der alle wichtigen curricularen Themen der Elektrochemie abgedeckt werden
  • Schnelle und einfache Versuchsvorbereitung (Versuchsanleitung und Gefährdungsbeurteilung verfügbar)
