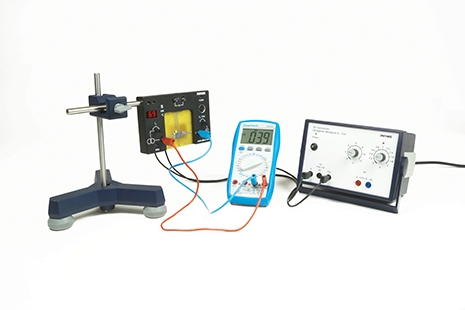

Bandabstand von Germanium Prinzip Die Leitfähigkeit einer undotierten Germanium-Probe wird in Abhängigkeit von der Temperatur gemessen. Die Energielücke wird aus den gemessenen Werten bestimmt. Vorteile - Die PHYWE Hall Effekt Unit kann auch für Messungen mit n- und p- dotiertem Germanium verwendet werden
- Einfacher Versuchsaufbau
- Auch für SEK II geeignet
Aufgaben - Der Strom und die Spannung werden in einer Germanium-Probe in Abhängigkeit von der Temperatur gemessen.
- Aus den Messungen ist die Leitfähigkeit s zu berechnen und aufgezeichnet gegen den Kehrwert der Temperatur T. Eine lineare Kurve ergibt sich, aus deren Steigung die Energielücke von Germanium bestimmt werden kann.
Lernziele - Halbleiter
- Band Theorie
- Verbotenes Band
- Eigenleitung
- Äußere Leitung
- Valenzband
- Leitungsband
(Bitte beachten: Versuchsbeschreibung ist nur in englischer Sprache erhältlich) |
PHYWE Hall-effect unit HU 2
|
11801-01
|
1
| |
Germaniumkristall auf Trägerplatine zur Messung der Eigenleitung
|
11807-01
|
1
| |
PHYWE Digitalmultimeter, 600V AC/DC, 10A AC/DC, 20 MΩ, 200µF, 20 kHz, −20°C…760°C
|
07122-00
|
2
| |
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A
|
13506-93
|
1
| |
PHYWE Dreifuß, für 1 Stange, d ≤ 14 mm
|
02002-55
|
1
| |
Stativstangen, Edelstahl, diverse Größen
|
02031-00
|
1
| |
Doppelmuffe EXPERT, für Kreuz-,T- oder Parallelspannung mit Gelenkschraube
|
02054-00
|
1
| |
Verbindungsleitung, 32 A, rot, diverse Längen
|
07360-01
|
1
| |
Verbindungsleitung, 32 A, blau, diverse Längen
|
07360-04
|
1
| |
Verbindungsleitung, 32 A, schwarz, diverse Längen
|
07361-05
|
2
| |
