Technische Daten

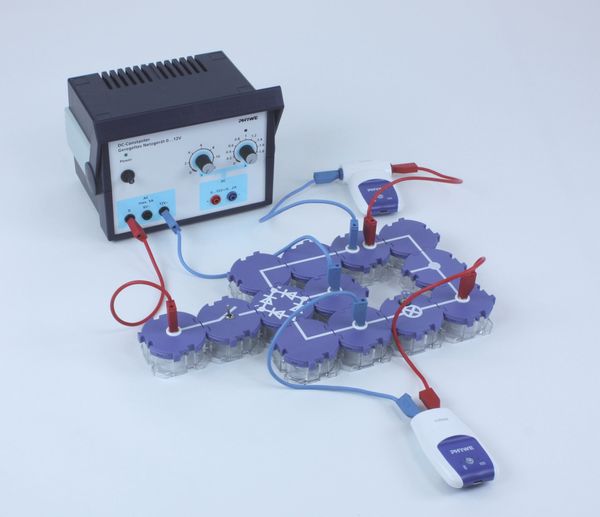

Der Brückengleichrichter mit Cobra SMARTsense

Artikel-Nr.: P1378369

Prinzip

Gleichrichterschaltungen mit einzelnen Dioden können bei Wechselstrom nur jeweils eine Halbwelle nutzen. Der Brückengleichrichter umgeht dieses Problem, indem vier Dioden so geschaltet sind, dass für jede Halbwelle ein Strompfad geöffnet ist.

Vorteile

  • Besonders verständliche und didaktisch aufbereitete Versuchsbeschreibung (Alltagsbezug etc.) inkl. Protokollfragen.
  • Zukunftsorientiert unterrichten: Einbindung in den digitalen naturwissenschaftlichen Unterricht mit Tablets oder Smartphones.
  • Erhöhte Motivation bei Schüler/innen durch Nutzung der intuitiven measureAPP.
  • Steigerung der Medienkompetenz.
  • Keine zusätzlichen Kabelverbindungen zwischen den Bausteinen nötig - übersichtlicherer und schnellerer Aufbau
  • Kontaktsicherheit durch puzzelartig verzahnbare Bausteine
  • Hartvergoldete, korrosionsbeständige Kontakte
  • Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reele Bauteile auf der Unterseite sichtbar

Aufgaben

Untersuche die Wirkungsweise eines Brückengleichrichters, indem Du verschiedene Polungen bei Gleich- und Wechselstrom ausprobierst.

Lernziele

Nachdem die Schüler die Gleichrichterwirkung einer Diode kennen gelernt haben, soll ihnen durch diesen Versuch die Arbeitsweise der in der Praxis vorrangig verwendeten Brückenschaltung verständlich gemacht werden. Sie sollen die Erkenntnis gewinnen, dass durch die Verwendung von 4 Dioden in einer Brückenschaltung erreicht werden kann, dass der Strom während jeder Halbperiode des Wechselstromes in der gleichen Richtung durch den Arbeitswiderstand fließt.



Lieferumfang

Leitungs-Baustein, gerade, SB 05601-01 2
Leitungs-Baustein, winklig, SB 05601-02 3
Leitungs-Baustein, unterbrochen mit Buchsen, SB 05601-04 1
Leitungs-Baustein, Anschlussbaustein, SB 05601-10 2
Leitungs-Baustein, gerade mit Buchse, SB 05601-11 1
Leitungs-Baustein, winklig mit Buchse, SB 05601-12 1
Ausschalter, SB 05602-01 1
Lampenfassung E10, SB 05604-00 1
Brückengleichrichter, SB 05655-00 1
Verbindungsleitung, 32 A, rot, diverse Längen 07360-01 2
Verbindungsleitung, 32 A, blau, diverse Längen 07360-04 2
Verbindungsleitung, 32 A, rot, diverse Längen 07361-01 1
Verbindungsleitung, 32 A, blau, diverse Längen 07361-04 1
Glühlampen 12 V/0,1 A/ 1,2 W, Sockel E10 Set mit 10 Stück 07505-03 1
measureAPP - die kostenlose Mess-Software für alle Endgeräte 14581-61 1
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A 13506-93 1
