Technische Daten


Debye-Scherrer-Beugungsbilder von Pulverproben mit tetragonaler Kristallstruktur (Bragg-Brentano-Geomterie)

Artikel-Nr.: P2542405

Prinzip

Eine polykristalline Pulverprobe aus Bleidioxid wird mit der Strahlung einer Röntgenröhre mit einer Kupferanode bestrahlt. Ein automatisch schwenkbares Geiger-Müller-Zählrohr detektiert die von den verschiedenen Netzebenen der Kristallite konstruktiv reflektierte Strahlung. Das Debye-Scherrer-Diagramm wird automatisch registriert Die Auswertung des Diagramms liefert die Zuordnung der Bragg-Reflexe zu den einzelnen Netzebenen, deren Abstände, den Bravais-Gittertyp, sowie die Gitterkonstanten von Bleidioxid und die Anzahl der Atome in der Einheitszelle.

Aufgaben

  1. Registrieren Sie die Intensität der an einer Pulverprobe aus Bleidioxid rückgestreuten Cu-Röntgenstrahlung ist als Funktion des Rückstreuwinkels.
  2. Bestimmen Sie aus der Winkelposition der einzelnen Bragg-Linien die Gitterkonstanten der Substanz.
  3. Ordnen Sie die Bragg-Reflexe den jeweiligen Netzebenen des Bleidioxid-Gitters zu und ermitteln Sie dessen Bravais Gittertyp.
  4. Bestimmen Sie die Anzahl der Atome in der Einheitszelle.

Themenfelder

  • Charakteristische Röntgenstrahlung
  • Monochromatisierung von Röntgenstrahlung
  • Kristallstrukturen
  • Bravais-Gitter
  • Reziproke Gitter
  • Millersche-Indizes
  • Atomfaktor
  • Strukturfaktor
  • Bragg-Streuung
  • Bragg-Brentano Geometrie

Lieferumfang

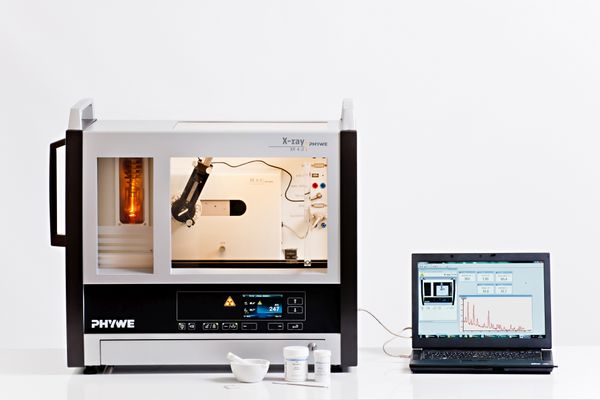

XR 4.0 expert unit Röntgengerät, 35 kV 09057-99 1
XR 4.0 X-ray Goniometer 09057-10 1
XR4 X-ray Einschub mit Kupfer-Röntgenröhre 09057-51 1
XR4 Röntgengerät Erweiterungsset Strukturanalyse 09145-88 1
Vaseline, weiß, 100 g 30238-10 1
