Technische Daten


K-alpha-Dublettaufspaltung von Molybdän-Röntgenstrahlung / Feinstruktur

Artikel-Nr.: P2540705

Prinzip

Die von einer Röntgenröhre mit einer Molybdänanode erzeugte Röntgenstrahlung wird mit Hilfe eines Einkristalls als Funktion des Bragg-Winkels selektiert und mit einem Geiger-Müller-Zählrohr registriert. Aus den erhaltenen Röntgenlinien ermittelt man die Trennung der Linien des Ka-Dubletts und deren Intensitäten.

Aufgaben

1.    Analysieren Sie die Intensität der Molybdän-Röntgenstrahlung mit Hilfe eines LiF-Einkristalls als Funktion des Bragg-Winkels.
2.    Bestimmen Sie die Wellenlängen und die Intensität der Ka1- und Ka2-Linien und vergleichen Sie ihre Werte mit den theoretischen.

Themenfelder

  • Charakteristische Röntgenstrahlung
  • Energieniveaus
  • Auswahlregeln für Röntgenstrahlung
  • Termsymbole
  • Bragg-Gleichung

Lieferumfang

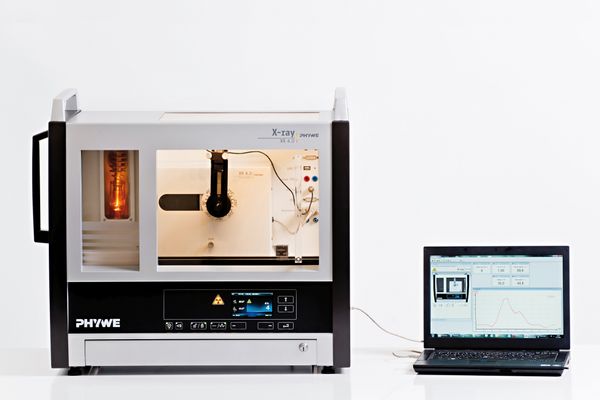

XR 4.0 expert unit Röntgengerät, 35 kV 09057-99 1
XR 4.0 X-ray Goniometer 09057-10 1
XR4 X-ray Einschub mit Molybdän-Röntgenröhre 09057-61 1
XR4 Röntgengerät Erweiterungsset Charakterisierung 09135-88 1
