Technische Daten


Monochromatisierung von Molybdän-Röntgenstrahlung

Artikel-Nr.: P2540505

Prinzip

Die von einer Röntgenröhre erzeugten Röntgenstrahlen sind polychromatisch. Für viele Experimente (z.B. Debye-Scherrer-Experimente zur Untersuchung von Kristallstrukturen) ist aber monochromatische Röntgenstrahlung erforderlich. Man erzeugt diese durch Filterung mit Einkristallen oder mit Hilfe von Metallfolien.

Aufgaben

1.    Analysieren Sie die Intensität der Molybdän-Röntgenstrahlung mit Hilfe von LiF- und KBr-Einkristallen als Funktion des Bragg-Winkels. Bestimmen Sie die Energie der charakteristischen Röntgenlinien.
2.    Separieren Sie mit Hilfe eines LiF-Kristalls aus dem polychromatischen Spektrum eine charakteristische Röntgenlinie.
3.    Monochromatisieren Sie das Röntgenspektrum mit Hilfe einer Zirkoniumfolie.

Themenfelder

  • Bremsstrahlung
  • charakteristische Röntgenstrahlung
  • Energieniveaus
  • Absorption von Röntgenstrahlung
  • Absorptionskanten
  • Interferenz
  • Bragg-Streuung

Lieferumfang

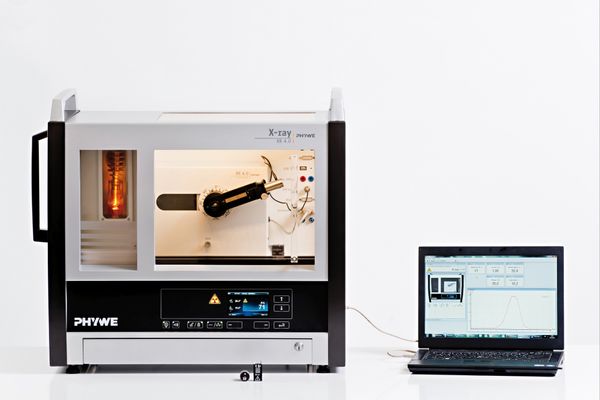

XR 4.0 expert unit Röntgengerät, 35 kV 09057-99 1
XR 4.0 X-ray Goniometer 09057-10 1
XR4 X-ray Einschub mit Molybdän-Röntgenröhre 09057-61 1
XR4 Röntgengerät Erweiterungsset Charakterisierung 09135-88 1
