Technische Daten


Der Transformator

Artikel-Nr.: P2440101

Prinzip

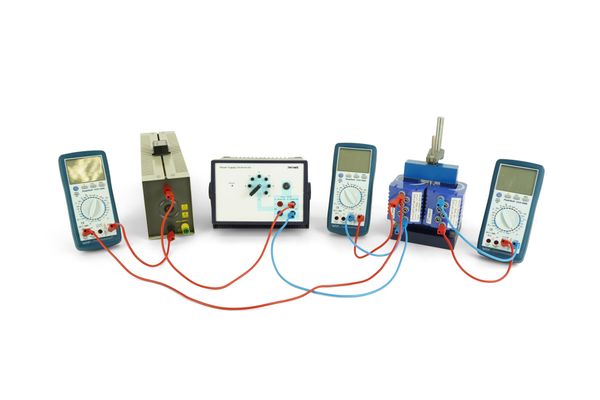

Transformatoren finden in weiten Bereichen der Technik Verwendung. Die geläufigste Anwendung ist sicherlich der Einsatz von Transformatoren als Umspanner (Energietechnik). Darüber hinaus werden Transformatoren aber auch als Wandler (Messtechnik) oder Übertrager (Nachrichtentechnik) verwendet. Abhängig vom Verwendungszweck können sich die Ausführungen erheblich von einander unterscheiden, die physikalische Wirkungsweise ist jedoch stets gleich. In diesem Versuch befinden sich zwei Spulen auf einem gemeinsamen Eisenkern. An die Primärspule wird eine Spannung angelegt. Die an der Sekundärspule induzierte Spannung sowie der dort fließende Strom werden in Abhängigkeit von der Windungszahl und des in der Primärspule fließenden Stromes und der dort angelegten Spannung untersucht.

Aufgaben

  1. Bestimmung der sekundären Spannung am offenen kurzgeschlossen Transformator
  2. Bestimmung des Kurzschlusstroms auf der Sekundärseite
  3. Bestimmung der Primärstromstärke mit dem belasteten Transformator

Lernziele

  • Induktion
  • Magnetischer Fluss
  • Transformator geladen
  • Transformator entladen
  • Spule

(Bitte beachten: Versuchsbeschreibung nur in englischer Sprache erhältlich)

Lieferumfang

Spule, 140 Windungen 06526-01 2
Spannvorrichtung für Eisenkerne 06506-00 1
Eisenkern, U-förmig, geblättert 06501-00 1
Eisenkern, I-förmig, geblättert 06500-00 1
PHYWE Stufentrafo mit Gleichrichter DC: 2/4/6/8/10/12 V, 5 A / AC: 2/4/6/8/10/12/14 V, 5 A 13533-93 1
Schiebewiderstand 10 Ohm, 160 W 06110-03 1
PHYWE Digitalmultimeter, 600V AC/DC, 10A AC/DC, 20 MΩ, 200µF, 20 kHz, −20°C…760°C 07122-00 3
Verbindungsleitung, 32 A, rot, diverse Längen 07361-01 1
Verbindungsleitung, 32 A, blau, diverse Längen 07361-04 1
Verbindungsleitung, 32 A, rot, diverse Längen 07360-01 3
Verbindungsleitung, 32 A, blau, diverse Längen 07360-04 3
