Technische Daten


Photonuklearer Querschnitt / Compton-Streuungsquerschnitt

Artikel-Nr.: P2524615

Prinzip

Die Strahlung von 137 Cs und 22 Na wird mit einem Szintillationsdetektor und das Energiespektrum mit einem Vielkanalanalysator ermittelt. Die Fraktionen der Spektren, die durch Compton-Streuung verursacht wurden und die, die von dem photoelektrischen Effekt verursacht wurden, werden auf der Grundlage ihrer Fläche bestimmt. Die Ergebnisse werden für die Bestimmung des Verhältnisses der wirksamen Querschnitte genutzt und auf ihre Energieabhängigkeit geprüft.

Aufgaben

  1. Messung des g-Spektren von 22Na und 137Cs mit einem Szintillationsdetektor.
  2. Bestimmung des Verhältnisses der spezifischen wirksamen Querschnitt durch den Compton-Effekt und den photoelektrischen Effekt in Photonen mit Energie-Werten von 511, 662 und 1275 keV.

 Lernziele

  • G-Strahlung
  • Interaktion mit dem Material
  • Photoeffekt
  • Compton-Effekt
  • Paarbildung
  • Nachweiswahrscheinlichkeit
  • Szintillationsdetektoren

(Bitte beachten: Versuchsbeschreibung ist nur in englischer Sprache erhältlich)

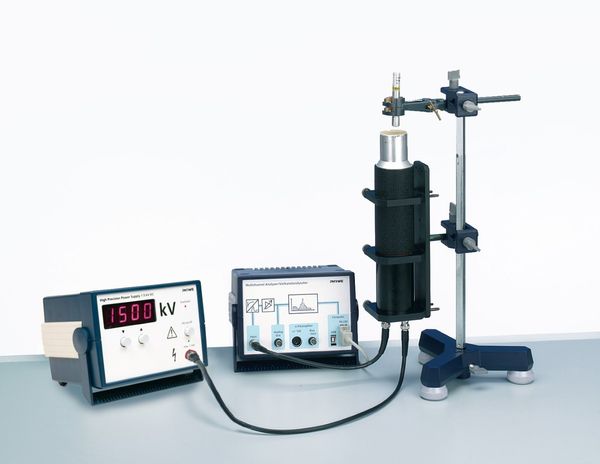

Lieferumfang

PHYWE Vielkanalanalysator 13727-99 1
measure Software Vielkanalanalysator 14452-61 1
Präparat Cäsium-137 , 37 kBq 09096-01 1
Gamma-Detektor 09101-00 1
PHYWE Netzgerät 1.5 kV DC, hochstabil 09107-99 1
HV-Verbindungskabel 09101-10 1
Stativstangen, Edelstahl, diverse Größen 02032-00 1
Doppelmuffe EXPERT, für Kreuz-,T- oder Parallelspannung mit Gelenkschraube 02054-00 2
PHYWE Dreifuß, für 1 Stange, d ≤ 14 mm 02002-55 1
Abgeschirmtes Kabel BNC, l = 1 m 07542-11 1
Stativstange, Edelstahl, l = 100 mm, d = 10 mm, mit Bohrung 02036-01 1
Kraftmesserhalter 03065-20 1
