Technische Daten


Mechanische Energieerhaltung / Maxwellsches Rad mit measure Dynamics

Artikel-Nr.: P2131880

Prinzip

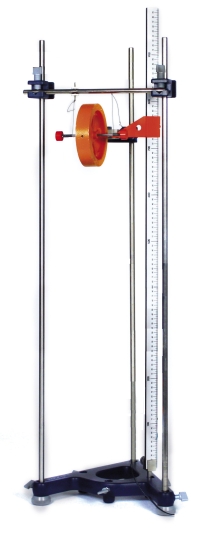

Eine Scheibe, welche sich um seine Achse an zwei Seilen abrollen kann, bewegt sich in einem Gravitationsfeld. Dies wird mit einer Videokamera gefilmt. Potentielle Energie, kinetische Energie und Rotationsenergie werden ineinander umgewandelt und mit Hilfe von measure Dynamics als Funktion der Zeit bestimmt.

Aufgaben

  1. Bestimmen des Trägheitsmoments der Maxwell-Scheibe über den Zusammenhang von Weg und Zeit.
  2. Bestimmen des Trägheitsmoments der Maxwell-Scheibe über den Zusammenhang von Geschwindigkeit und Zeit.
  3. Graphische Darstellung der potentiellen Energie, der kinetische Energie sowie der Rotationsenergie nach der Zeit.

Lernziele

  • Maxwell Scheibe
  • Kinetische Energie
  • Rotationsenergie
  • Potentielle Energie
  • Trägheitsmoment
  • Winkelgeschwindigkeit
  • Winkelbeschleunigung
  • Momentangeschwindigkeit
  • Gyroskop

Lieferumfang

PHYWE Stativfuß, dreieckförmig, für 6 Stangen, d ≤ 14 mm 02007-55 1
Stativstangen, Edelstahl, diverse Größen 02034-00 3
Doppelmuffe EXPERT, für Kreuz-,T- oder Parallelspannung mit Gelenkschraube 02054-00 3
Maßstab, l = 1000 mm 03001-00 1
Maxwellsches Rad 02425-00 1
Haltevorrichtung mit Drahtauslöser 02417-04 1
Plattenhalter, Öffnungsweite 0 - 10 mm 02062-00 1
Software "measure Dynamics", Einzellizenz 14440-61 1
