Technische Daten


Der npn-Transistor

Artikel-Nr.: P1374200

Prinzip

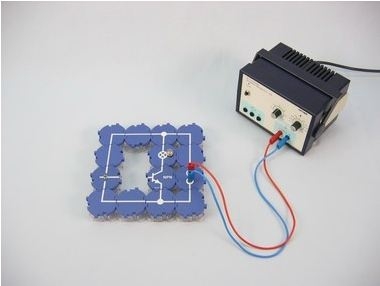

Dieser Versuch soll zu der Erkenntnis führen, dass durch einen Transistor nur dann ein Kollektorstrom fließt, wenn die richtige Polung der Kollektorspannung gewählt wird und auch eine Basisspannung mit richtiger Polung anliegt. Bei einem npn-Transistor müssen Kollektor und Basis mit dem Pluspol verbunden werden. Hierbei ist der Emitter in beiden Fällen die Bezugselektrode.

Den Schülern muss vor der Durchführung des Versuches die Bezeichnung der Transistorelektroden sowie die Bedeutung des Begriffs npn-Transistor bekannt sein. Der Vergleich der Basisstromstärke, die sich aus der Größe des Basiswiderstandes und der angelegten Spannung abschätzen lässt, mit der Kollektorstromstärke, die die Glühlampe zum Leuchten bringt, erlaubt außerdem die Schlussfolgerung, dass ein geringer Basisstrom genügt, um den Transistor leitend zu machen.

Vorteile

  • Keine zusätzlichen Kabelverbindungen zwischen den Bausteinen nötig - übersichtlicherer und schnellerer Aufbau
  • Kontaktsicherheit durch puzzelartig verzahnbare Bausteine
  • Hartvergoldete, korrosionsbeständige Kontakte
  • Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reele Bauteile auf der Unterseite sichtbar

Aufgaben

Mit welchen Spannungen wird ein npn-Transistor betrieben?

Untersuche, welche Polarität die Kollektorspannung und die Basisspannung bei npn-Transistoren haben müssen, damit ein Kollektorstrom fließen kann.

Lieferumfang

Leitungs-Baustein, gerade, SB 05601-01 4
Leitungs-Baustein, winklig, SB 05601-02 4
Leitungs-Baustein, T-förmig, SB 05601-03 2
Leitungs-Baustein, unterbrochen mit Buchsen, SB 05601-04 1
Umschalter, SB 05602-02 1
Lampenfassung E10, SB 05604-00 1
Widerstand 10 kOhm, SB 05615-10 1
Transistor NPN (BC337), SB 05656-00 1
Verbindungsleitung, 32 A, rot, diverse Längen 07361-01 1
Verbindungsleitung, 32 A, blau, diverse Längen 07361-04 1
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A 13506-93 1
Glühlampen 4 V/0,04 A/0,16 W, Sockel E10 Set mit 10 Stück 06154-03 1
